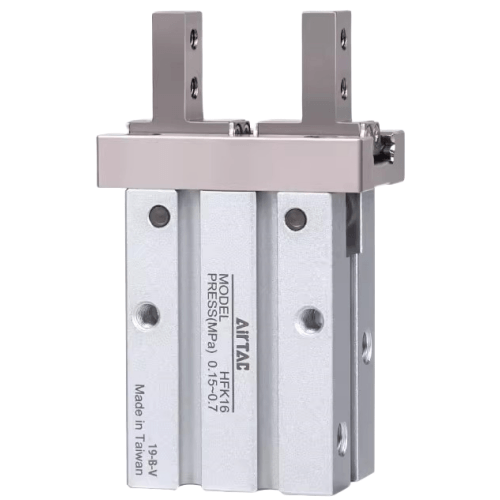

Airtac HFK Geführter pneumatischer Parallelgreifer HFK10B
2. Die monolithische Konstruktion der gekreuzten Rollen-Linearführung gewährleistet hohe Steifigkeit, Präzision und außergewöhnliche Tragfähigkeit.
3. Ein integrierter Positionierungsstift an der Führungsbasis verhindert eine Fehlausrichtung des Linearführungskörpers.
4. Verfügt über eine quadratische Montagenut für DS1G/CS1G-Sensoren (keine Adapter erforderlich) und eine runde Nut für DS1H-Sensoren. Dreiseitige Montagemöglichkeit mit seitlichen und unteren Befestigungslöchern für vielseitige Installation.
5. Die integrierte Zentrierbohrung verbessert die Fixierungsgenauigkeit und die Wiederholgenauigkeit der Positionierung beim Auseinander- und Zusammenbauen.
Kategorie: Parallele Luftgreifer | Marke: AirTAC | Serie: HFK
AirTAC HFK-Serie Geführter pneumatischer Parallelgreifer HFK10B Spezifikationen
- Modell: HFK10B
- Typ: Geführter Parallelgreifer (doppeltwirkend)
- Bohrungsgröße: Ø10 mm
- Betriebsdruck: 0,05–0,7 MPa
- Maximaler Schub: 16 N (bei 0,5 MPa)
- Hub pro Backe: 4 mm (Standard)
- Führungsschienentyp: Doppelte Linearkugellager
- Wiederholgenauigkeit: ±0,01 mm
- Temperaturbereich: -10℃ bis 80℃
- Material: Gehäuse aus Aluminiumlegierung, Führungsschienen aus gehärtetem Stahl
- Dichtungsmaterial: NBR-Gummi
- Anschlussgröße: M5×0,8 (zwei Anschlüsse für Push/Pull-Funktion)
- Montage: 2x M3 Gewindebohrungen (seitliche/vertikale Montage)
- Kompatibilität: Zylinder nach ISO 6432
- Gewicht: 250 g ±5 %
- Abmessungen: 76 mm (L) × 34 mm (B) × 20 mm (H)
Präzisions-Parallelgreifer mit integrierten Linearführungen für hochpräzise Teilehandhabung. Ausgestattet mit spielfreier Kugellagerführung und zwei Luftanschlüssen für eine gleichmäßige Kraftverteilung. Die eloxierte Oberfläche bietet Korrosionsbeständigkeit in feuchten Umgebungen. Benötigt 5 µm gefilterte Druckluft mit 1–3 Tropfen Öl pro m³.
- Bestückungsmaschinen für Leiterplatten
- Mikro-Getriebemontagesysteme
- Fertigungslinien für medizinische Geräte
- Präzisionskalibriergeräte
- Uhrwerk-Handhabungssysteme
Bedienungstipp:
Für empfindliche Objekte verwenden Sie einen Druck von 0,1–0,3 MPa mit Durchflussregelventilen.
um eine gleichmäßige Beschleunigung zu erreichen (empfohlene Griffgeschwindigkeit 50-100 mm/s).
| Eigentum | Immobilienwert |
|---|---|
| Artikelnummer | HFK10B |
| Greifer – Optionale Typen | Seitlich montiert |
| Öffnungs-/Schließhub | <4 mm> |
| Portgröße | M3×0,5 |
| Schmierung | Bitte geben Sie die spezifischen AirTAC-Produktattributwerte an, die übersetzt werden müssen, und ich werde Ihnen die korrekte englische Terminologie zukommen lassen. |
| Bohrungsdurchmesser | <10 mm> |
