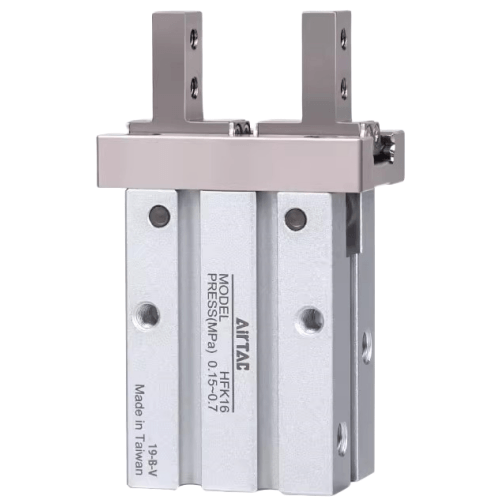

Airtac HFK Geführter pneumatischer Parallelgreifer HFK10W
2. Die monolithische Konstruktion der gekreuzten Rollen-Linearführung gewährleistet hohe Steifigkeit, Präzision und außergewöhnliche Tragfähigkeit.
3. Ein integrierter Positionierungsstift an der Führungsbasis verhindert eine Fehlausrichtung des Linearführungskörpers.
4. Verfügt über eine quadratische Montagenut für DS1G/CS1G-Sensoren (keine Adapter erforderlich) und eine runde Nut für DS1H-Sensoren. Dreiseitige Montagemöglichkeit mit seitlichen und unteren Befestigungslöchern für vielseitige Installation.
5. Die integrierte Zentrierbohrung verbessert die Fixierungsgenauigkeit und die Wiederholgenauigkeit der Positionierung beim Auseinander- und Zusammenbauen.
Kategorie: Parallele Luftgreifer | Marke: AirTAC | Serie: HFK
Spezifikationen des geführten pneumatischen Parallelgreifers AirTAC HFK10W
- Modell: HFK10W
- Typ: Geführter Parallelgreifer (Doppelkolbenstruktur)
- Greifkraft: 10-35 N einstellbar (bei 0,5 MPa)
- Strichanzahl pro Finger: 0-10 mm
- Betriebsdruck: 0,1-0,7 MPa
- Anschlussgröße: M5 (1/8")
- Wiederholgenauigkeit: ±0,02 mm
- Führungstyp: Lineare Kugellagerschienen
- Gehäusematerial: Eloxiertes Aluminium
- Dichtungsmaterial: Hitzebeständiges NBR
- Temperaturbereich: -10℃ bis 80℃
- Gewicht: 250 g ±5 %
- Abmessungen: 62 mm (L) × 32 mm (B) × 40 mm (H)
- Montagemuster: M4-Gewindebohrungen im Abstand von 20 mm
- Luftverbrauch: 3,5 cm³/Hub (einfachwirkend)
- Reaktionszeit: 0,1 s (bei 0,5 MPa)
Präzisions-Parallelgreifer mit integrierten Linearführungen, entwickelt für schnelles, wiederholtes Greifen in beengten Räumen. Spielfreier Betrieb und Verschleißkompensation. Vibrationsdämpfende Konstruktion für sicheren Halt auch bei schnellen Bewegungen. Kompatibel mit ISO 9409-1 Montageschnittstellen.
- Bestückungsmaschinen für Leiterplatten
- Mikromotorwellen-Montagesysteme
- Pharmazeutische Blisterverpackungslinien
- Sortierung/Handhabung von optischen Linsen
- Automatisierte Prüfvorrichtungen für 3C-Produkte
Bedienungstipp:
Die Führungsschienen alle 500.000 Zyklen mit Leichtmaschinenöl (ISO VG32) ölen.
Vermeiden Sie bei Greifvorgängen seitliche Stoßbelastungen von mehr als 15 N.
| Eigentum | Immobilienwert |
|---|---|
| Artikelnummer | HFK10W |
| Greifer – Optionale Typen | Seitliche Montage, schmale Klauenart |
| Öffnungs-/Schließhub | <4 mm> |
| Portgröße | M3×0,5 |
| Schmierung | Bitte geben Sie die spezifischen AirTAC-Produktattributwerte an, die übersetzt werden müssen, und ich werde Ihnen die korrekte englische Terminologie zukommen lassen. |
| Bohrungsdurchmesser | <10 mm> |
