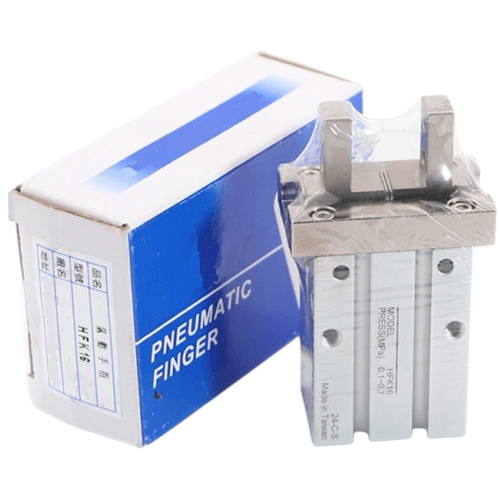

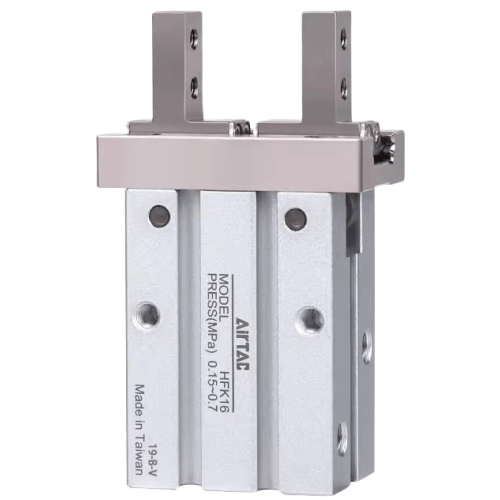

Airtac HFK Geführter pneumatischer Parallelgreifer HFK16N
2. Die monolithische Konstruktion der gekreuzten Rollen-Linearführung gewährleistet hohe Steifigkeit, Präzision und außergewöhnliche Tragfähigkeit.
3. Ein integrierter Positionierungsstift an der Führungsbasis verhindert eine Fehlausrichtung des Linearführungskörpers.
4. Verfügt über eine quadratische Montagenut für DS1G/CS1G-Sensoren (keine Adapter erforderlich) und eine runde Nut für DS1H-Sensoren. Dreiseitige Montagemöglichkeit mit seitlichen und unteren Befestigungslöchern für vielseitige Installation.
5. Die integrierte Zentrierbohrung verbessert die Fixierungsgenauigkeit und die Wiederholgenauigkeit der Positionierung beim Auseinander- und Zusammenbauen.
Kategorie: Parallele Luftgreifer | Marke: AirTAC | Serie: HFK
AirTAC HFK Geführter Parallelgreifer HFK16N Technische Details
- Modellreihe: HFK16N (Geführter Paralleltyp)
- Bohrungsgröße: Ø16 mm
- Wirkungsart: Doppelt wirkend
- Hub pro Backe: 5 mm Standard (3 mm/8 mm optional)
- Greifkraft: 52 N bei 0,5 MPa
- Betriebsdruck: 0,1-0,7 MPa
- Anschlussgröße: M5x0,8 (UNF1/8"-Adapter optional)
- Gehäusematerial: Eloxiertes Aluminium
- Gleitschienentyp: Doppelte Linearführungen mit Kugellagern
- Kolbendichtung: NBR-Gummi
- Temperaturbereich: -10℃ bis 80℃
- Wiederholgenauigkeit: ±0,02 mm
- Gewicht: 430 g ±2 %
- Abmessungen: 112 mm (L) × 42 mm (B) × 40 mm (H)
- Montagebild: 30 mm × 22 mm (4 × M4 Gewindebohrungen)
- Maximale Verfahrgeschwindigkeit: 500 mm/s
- Schmierung: Vorgeschmiert (fettfreier Betrieb)
Der Präzisions-Parallelgreifer mit integrierten Linearführungen gewährleistet minimale Durchbiegung auch bei hohen Geschwindigkeiten. Die gehärteten Stahlschienen und das Kugellagersystem sorgen für einen reibungslosen Lauf und eine lange Lebensdauer. Er verfügt über symmetrische Luftanschlüsse für die bidirektionale Steuerung und eine optionale Dämpfungseinstellung.
- Bestückungsmaschinen für Leiterplatten
- CNC-Werkzeugmaschinen-Teilewechsler
- Pharmazeutische Blisterverpackungssysteme
- Montagestationen für Präzisionslager
- 3C-Industrie-Prüfgeräte
Bedienungstipp:
Für optimale Leistung sollte der Taupunkt der Zuluft unter 3 °C gehalten und Folgendes installiert werden:
Ein 5-µm-Filter. Verwenden Sie geregelte Drehzahlregler (Typ ASC-02), um dies zu verhindern.
Beschädigungen durch Stöße bei schnellem Schalten (>2Hz).
- Gelenkkopfformen: Flache Auflagefläche, V-Nut oder kundenspezifische Werkzeugplatten
- Positionserkennung: Magnetische Sensorschlitze (SM-6-kompatibel)
- Oberflächenbehandlung: Standardmäßig eloxiert oder vernickelt
| Eigentum | Immobilienwert |
|---|---|
| Artikelnummer | HFK16N |
| Greifer – Optionale Typen | Durchgangslochmontage |
| Öffnungs-/Schließhub | <6 mm> |
| Portgröße | M5×0,8 |
| Schmierung | Bitte geben Sie die spezifischen AirTAC-Produktattributwerte an, die übersetzt werden müssen, und ich werde Ihnen die korrekte englische Terminologie zukommen lassen. |
| Bohrungsdurchmesser | 16 mm |
