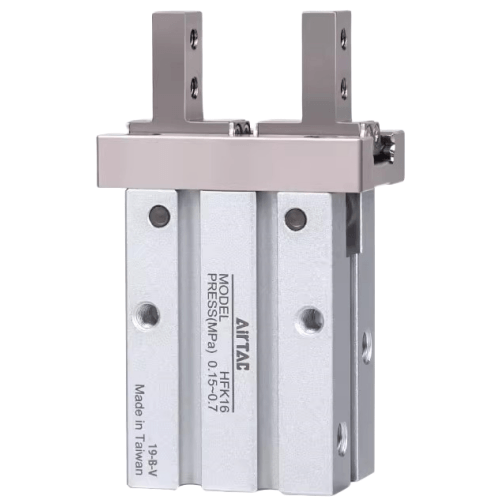

Airtac HFK Geführter pneumatischer Parallelgreifer HFK25N
2. Die monolithische Konstruktion der gekreuzten Rollen-Linearführung gewährleistet hohe Steifigkeit, Präzision und außergewöhnliche Tragfähigkeit.
3. Ein integrierter Positionierungsstift an der Führungsbasis verhindert eine Fehlausrichtung des Linearführungskörpers.
4. Verfügt über eine quadratische Montagenut für DS1G/CS1G-Sensoren (keine Adapter erforderlich) und eine runde Nut für DS1H-Sensoren. Dreiseitige Montagemöglichkeit mit seitlichen und unteren Befestigungslöchern für vielseitige Installation.
5. Die integrierte Zentrierbohrung verbessert die Fixierungsgenauigkeit und die Wiederholgenauigkeit der Positionierung beim Auseinander- und Zusammenbauen.
Kategorie: Parallele Luftgreifer | Marke: AirTAC | Serie: HFK
Spezifikationen des geführten pneumatischen Parallelgreifers AirTAC HFK25N
- Modell: HFK25N
- Typ: Geführter Parallelgreifer (Doppelschiene)
- Bohrungsgröße: Φ25 mm
- Betriebsdruck: 0,1–0,7 MPa
- Hub pro Backe: 0–12 mm (einstellbar)
- Maximale Greifkraft: 180 N bei 0,5 MPa
- Temperaturbereich: -10℃ bis 80℃
- Anschlussgröße: M5x0,8
- Schienentyp: Doppelte Führungsstangen aus gehärtetem Stahl
- Wiederholgenauigkeit: ±0,02 mm
- Gehäusematerial: Eloxiertes Aluminium
- Dichtungsmaterial: NBR (Nitrilkautschuk)
- Puffertyp: Elastische Polsterung
- Montagemöglichkeiten: Durchgangslöcher (4xM4) + Ausrichtungsstifte
- Gewicht: 0,82 kg
- Abmessungen: 146 mm (L) × 48 mm (B) × 40 mm (H)
Präzisions-Parallelgreifer mit doppelten Linearführungen für extrem stabile Linearbewegungen. Spielfreie Konstruktion und einstellbarer Hubbegrenzer für die Handhabung empfindlicher Objekte. Optimiert für Anwendungen mit hoher Taktzahl dank verschleißfester, PTFE-beschichteter Führungsstangen. Benötigt Druckluft der Klasse 3 gemäß ISO 8573-1:2010.
- Bestückungsmaschinen für Leiterplatten
- Pharmazeutische Blisterverpackungssysteme
- Handhabung der Mikromotorwelle
- Montagestationen für optische Linsen
- Komponentensortiersysteme beobachten
Installationstipp:
Die Führungsschienen sollten alle 50.000 Zyklen mit Lithiumseifenfett gefettet werden.
Beim Umgang mit vertikal hängenden Lasten müssen Gegendruckventile verwendet werden.
- Richten Sie die Führungsschienen mithilfe von Ausrichtstiften präzise an der Montagefläche aus.
- Die Hubbegrenzungsschrauben mit einem 1,5-mm-Inbusschlüssel einstellen (0,05 mm/Umdrehung).
- Bei Nutzlasten über 0,5 kg sollten Stoßdämpfer eingebaut werden.
- Bei zerbrechlichen Gegenständen (Glas/Keramik) einen Druck von 0,3-0,5 MPa einhalten.
| Eigentum | Immobilienwert |
|---|---|
| Artikelnummer | HFK25N |
| Greifer – Optionale Typen | Durchgangslochmontage |
| Öffnungs-/Schließhub | 14 mm |
| Portgröße | M5×0,8 |
| Schmierung | Bitte geben Sie die spezifischen AirTAC-Produktattributwerte an, die übersetzt werden müssen, und ich werde Ihnen die korrekte englische Terminologie zukommen lassen. |
| Bohrungsdurchmesser | <25 mm> |
