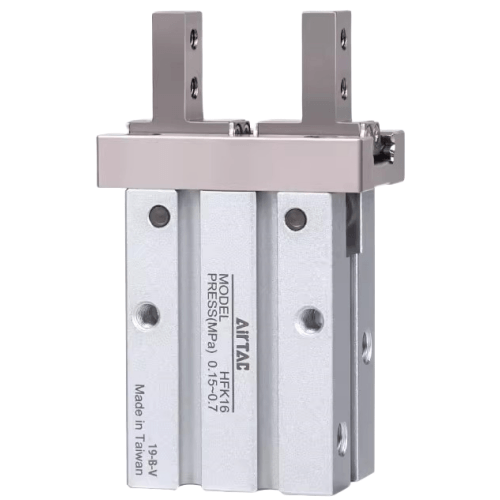

Airtac HFK Geführter pneumatischer Parallelgreifer HFK25R
2. Die monolithische Konstruktion der gekreuzten Rollen-Linearführung gewährleistet hohe Steifigkeit, Präzision und außergewöhnliche Tragfähigkeit.
3. Ein integrierter Positionierungsstift an der Führungsbasis verhindert eine Fehlausrichtung des Linearführungskörpers.
4. Verfügt über eine quadratische Montagenut für DS1G/CS1G-Sensoren (keine Adapter erforderlich) und eine runde Nut für DS1H-Sensoren. Dreiseitige Montagemöglichkeit mit seitlichen und unteren Befestigungslöchern für vielseitige Installation.
5. Die integrierte Zentrierbohrung verbessert die Fixierungsgenauigkeit und die Wiederholgenauigkeit der Positionierung beim Auseinander- und Zusammenbauen.
Kategorie: Parallele Luftgreifer | Marke: AirTAC | Serie: HFK
Spezifikationen des geführten pneumatischen Parallelgreifers AirTAC HFK25R
- Modell: HFK25R
- Typ: Geführter Parallelgreifer mit linearen Führungsschienen
- Greifertyp: Doppeltwirkend
- Bohrungsgröße: Ø25 mm
- Maximale Greifkraft: 128 N (bei 0,6 MPa)
- Hub pro Backe: 0–10 mm (Standard), anpassbar bis zu 20 mm
- Betriebsdruck: 0,2-0,8 MPa
- Anschlussgröße: M5x0,8 (zwei Anschlüsse für gleichzeitige Betätigung)
- Wiederholgenauigkeit: ±0,02 mm
- Gehäusematerial: Eloxiertes Aluminium
- Führungsschienentyp: Präzisions-Linearkugellager
- Dichtungsmaterial: NBR (Nitrilkautschuk)
- Temperaturbereich: -10℃ bis 80℃
- Schutzart: IP54 (Standard), IP67 optional
- Gewicht: 470 g ±5 g
- Abmessungen: 112 mm (L) × 44 mm (B) × 42 mm (H)
Hochpräziser Parallelgreifer mit zwei Linearführungen für extrem stabile Bewegung und minimale Winkelabweichung beim Spannen. Die Führungsschienen aus gehärtetem Stahl bieten eine fünffach längere Lebensdauer als herkömmliche Schwalbenschwanzführungen. Optimierte Strömungskanäle ermöglichen eine Reaktionszeit von 0,15 s bei 0,5 MPa. Kompatibel mit Saugnäpfen/Magnetwerkzeugen über T-Nut-Montage.
- Leiterplattenhandhabung in SMT-Bestückungslinien
- Präzisionslinsenpositionierung in der optischen Fertigung
- Montage von Medizinprodukten unter Reinraumbedingungen
- Roboter-Endeffektor für kollaborative Roboter mit einer Nutzlast von unter 50 N
- Automatisierte Sortierung von miniaturisierten elektronischen Bauteilen
Installationshinweis:
Verwenden Sie zur Erstschmierung Hydrauliköl nach ISO VG32. Bei Anwendungen mit hoher Zyklenzahl (>1 Mio. Zyklen)
Führen Sie wöchentliche Schieneninspektionen und vierteljährliche Nachfettungen durch. Verwenden Sie Ausgleichsplatten bei der Montage.
um Oberflächenunebenheiten von mehr als 0,1 mm/m auszugleichen.
| Eigentum | Immobilienwert |
|---|---|
| Artikelnummer | HFK25R |
| Greifer – Optionale Typen | Breit-Schmal-Klauentyp |
| Öffnungs-/Schließhub | 14 mm |
| Portgröße | M5×0,8 |
| Schmierung | Bitte geben Sie die spezifischen AirTAC-Produktattributwerte an, die übersetzt werden müssen, und ich werde Ihnen die korrekte englische Terminologie zukommen lassen. |
| Bohrungsdurchmesser | <25 mm> |
