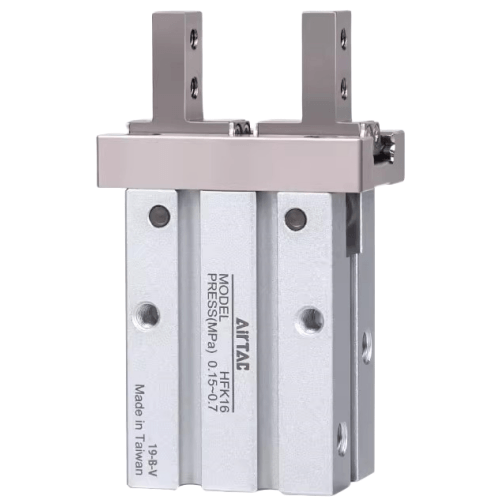

Airtac HFK Geführter pneumatischer Parallelgreifer HFK32
2. Die monolithische Konstruktion der gekreuzten Rollen-Linearführung gewährleistet hohe Steifigkeit, Präzision und außergewöhnliche Tragfähigkeit.
3. Ein integrierter Positionierungsstift an der Führungsbasis verhindert eine Fehlausrichtung des Linearführungskörpers.
4. Verfügt über eine quadratische Montagenut für DS1G/CS1G-Sensoren (keine Adapter erforderlich) und eine runde Nut für DS1H-Sensoren. Dreiseitige Montagemöglichkeit mit seitlichen und unteren Befestigungslöchern für vielseitige Installation.
5. Die integrierte Zentrierbohrung verbessert die Fixierungsgenauigkeit und die Wiederholgenauigkeit der Positionierung beim Auseinander- und Zusammenbauen.
Kategorie: Parallele Luftgreifer | Marke: AirTAC | Serie: HFK
AirTAC HFK-Serie Geführter Parallelgreifer HFK32 Technische Spezifikationen
- Modell: HFK32
- Typ: Geführter pneumatischer Parallelgreifer (Zweiachsenführung)
- Greifkraft: 32 N bei 0,5 MPa
- Betriebsdruck: 0,1–0,7 MPa
- Hub pro Backe: 10/15/20/25/30 mm (konfigurierbar)
- Führungsmechanismus: Präzisions-Linearkugellagerführungen
- Wiederholgenauigkeit: ±0,01 mm
- Betriebsgeschwindigkeit: 50-300 mm/s (abhängig vom Luftdruck)
- Anschlussgröße: M5x0,8 (Standard), G1/8 optional
- Material:
- Hauptkörper: Eloxiertes Aluminium
- Führungsschienen: Gehärteter Kohlenstoffstahl
- Dichtungen: NBR (Nitrilkautschuk)
- Temperaturbereich: -10℃ bis 80℃
- Schutzart: IP54
- Gewicht: 1,2 kg (Basiseinheit ohne Zubehör)
- Abmessungen (L×B×H):
- Grundlänge: 100 mm
- Breite: 60 mm
- Höhe: 40 mm
- Gesamtlänge bei 30 mm Hub: 130 mm
Industrieller Parallelgreifer mit zwei Linearführungen für außergewöhnliche Drehmomentfestigkeit und Positioniergenauigkeit. Die Zweizylinderkonstruktion gewährleistet eine synchronisierte Backenbewegung mit minimaler Winkelabweichung (±0,1°). Optimierte Strömungswege ermöglichen schnelle Reaktionszeiten (≤0,2 s bei 0,5 MPa). Inklusive verstellbarer mechanischer Anschläge und T-Nut-Befestigungsflächen.
- Präzisionskomponentenmontage in der Automobilfertigung
- Leiterplattenhandhabung in Elektronikfertigungslinien
- Flaschenverschließsysteme in Verpackungsmaschinen
- Reinräume für die Herstellung von Medizinprodukten
- Robotergestützte Pick-and-Place-Systeme mit Nutzlasten ≤ 5 kg
Installationsrichtlinien:
Verwenden Sie Druckluft der Klasse 3 gemäß ISO 8573-1:2010 mit Schmierstoffgeber (empfohlenes Öl: ISO VG32).
Bei vertikaler Montage ist ein Abgasnebelabscheider zu installieren. Maximale Seitenlastkapazität: 15 Nm.
Die Führungsschienen sollten bei kontinuierlichem Betrieb alle 500.000 Zyklen vorgeschmiert werden.
| Eigentum | Immobilienwert |
|---|---|
| Artikelnummer | HFK32 |
| Greifer – Optionale Typen | Standardtyp |
| Öffnungs-/Schließhub | 22 mm |
| Portgröße | M5×0,8 |
| Schmierung | Bitte geben Sie die spezifischen AirTAC-Produktattributwerte an, die übersetzt werden müssen, und ich werde Ihnen die korrekte englische Terminologie zukommen lassen. |
| Bohrungsdurchmesser | <32 mm> |
