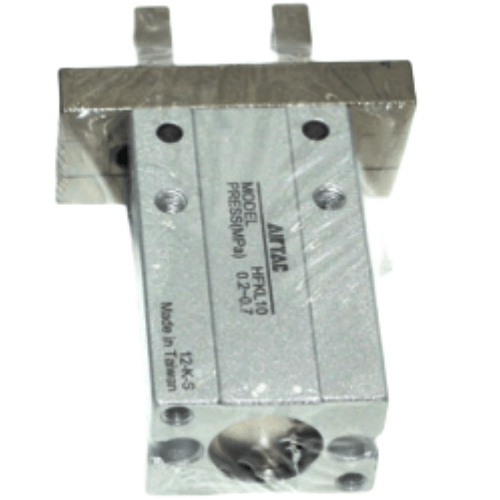

Airtac HFKL Geführter pneumatischer Parallelgreifer HFKL10N
$153.50
Regulärer Preis
$161.00
Verkauf!
Einzelpreis
pro
verkauft im letzten Std.
Kunden sehen sich dieses Produkt an
Verfügbarkeit für Abholungen konnte nicht geladen werden
Artikelnummer:
Auf Lager
Artikelnummer:
HFKL10N
Produktart:
Sammlungen:
DELIVERY
Estimated delivery between
and
Garantiert sicherer Checkout
Beschreibung
Pneumatische Greifer (auch als pneumatische Spannbacken oder pneumatische Finger bekannt) sind mit Druckluft betriebene Betätigungselemente, die für das präzise Greifen und Handhaben von Werkstücken entwickelt wurden. Ursprünglich in Japan entwickelt, sind diese Komponenten heute unverzichtbar in modernen industriellen Automatisierungssystemen.
Die HFKL-Serie von AIRTAC umfasst pneumatische Parallelgreifer, die speziell für hochpräzise Anwendungen entwickelt wurden. Erhältlich in standardisierten Bohrungsgrößen (16 mm, 20 mm, 25 mm, 32 mm und 40 mm), gewährleistet diese schienengeführte Konstruktion außergewöhnliche Ausrichtungsstabilität und wiederholgenaue Greifgenauigkeit in automatisierten Prozessen. Als Alternative zur manuellen Bedienung steigert sie die Produktionseffizienz deutlich und gewährleistet gleichzeitig die Betriebssicherheit bei Pick-and-Place-, Montage- und Materialhandhabungsanwendungen.
Zu den wichtigsten Merkmalen gehören integrierte Linearführungen für geringere Durchbiegung, optimierte Kraftübertragung beim Greifen und Kompatibilität mit verschiedenen Backenkonfigurationen. Die HFKL-Serie unterstreicht AIRTACs Engagement für pneumatische Greiflösungen in Industriequalität mit erhöhter Langlebigkeit und Wartungsfreundlichkeit. Kategorie: Parallele pneumatische Greifer | Marke: AIRTAC | Serie: HFKL
Installationshinweis:
Alle 50.000 Zyklen ein silikonfreies Schmiermittel (ISO VG32-Qualität) auf die Führungsschienen auftragen.
Stoßdämpfer verwenden, wenn die Aufprallgeschwindigkeit am Hubende 0,5 m/s überschreitet. 0,5 mm Abstand einhalten.
Minimaler Abstand zwischen Backen und Werkstück während der Kalibrierung der Referenzposition.
Die HFKL-Serie von AIRTAC umfasst pneumatische Parallelgreifer, die speziell für hochpräzise Anwendungen entwickelt wurden. Erhältlich in standardisierten Bohrungsgrößen (16 mm, 20 mm, 25 mm, 32 mm und 40 mm), gewährleistet diese schienengeführte Konstruktion außergewöhnliche Ausrichtungsstabilität und wiederholgenaue Greifgenauigkeit in automatisierten Prozessen. Als Alternative zur manuellen Bedienung steigert sie die Produktionseffizienz deutlich und gewährleistet gleichzeitig die Betriebssicherheit bei Pick-and-Place-, Montage- und Materialhandhabungsanwendungen.
Zu den wichtigsten Merkmalen gehören integrierte Linearführungen für geringere Durchbiegung, optimierte Kraftübertragung beim Greifen und Kompatibilität mit verschiedenen Backenkonfigurationen. Die HFKL-Serie unterstreicht AIRTACs Engagement für pneumatische Greiflösungen in Industriequalität mit erhöhter Langlebigkeit und Wartungsfreundlichkeit. Kategorie: Parallele pneumatische Greifer | Marke: AIRTAC | Serie: HFKL
Spezifikationen des geführten pneumatischen Parallelgreifers AirTAC HFKL10N
- Modell: HFKL10N (Schienengeführte Baureihe)
- Greifertyp: Parallelbewegung mit integrierter Linearführung
- Bohrungsgröße: Ø10 mm
- Betriebsdruck: 0,1-0,7 MPa
- Maximale Greifkraft: 33 N bei 0,5 MPa
- Hub pro Backe: 0-4 mm (einstellbar)
- Wiederholgenauigkeit: ±0,02 mm
- Anschlussgröße: M5x0,8 (Zwei Anschlüsse für Push/Pull-Funktion)
- Betätigung: Doppeltwirkend
- Material: Gehäuse aus Aluminiumlegierung, Führungsschienen aus gehärtetem Stahl
- Dichtungen: NBR-Gummi (ölbeständig)
- Temperaturbereich: -10℃ bis 80℃
- Gewicht: 250 g ±5 %
- Abmessungen: 80 mm (L) × 32 mm (B) × 25 mm (H)
- Montage: 4x M3 Gewindebohrungen (6 mm Tiefe)
- Schutzart: IP54 (Staubgeschützt, spritzwassergeschützt)
Präzisionsgeführter Greifer mit spielfreier Konstruktion und gehärteten Stahl-Linearführungen für gleichmäßige Parallelbewegung und außergewöhnliche Positionsgenauigkeit. Die Zwei-Port-Konstruktion optimiert den Luftstrom während des Öffnens und Schließens. Die Antivibrationsstruktur minimiert Positionsabweichungen bei hohen Geschwindigkeiten.
Typische Anwendungsbereiche:
- Bestückungsmaschinen für Leiterplatten
- Mikromotorwellen-Handhabungssysteme
- Montagestationen für optische Linsen
- Präzisionsgriff für Uhrwerk
- 3C-Produktprüfgeräte
Installationshinweis:
Alle 50.000 Zyklen ein silikonfreies Schmiermittel (ISO VG32-Qualität) auf die Führungsschienen auftragen.
Stoßdämpfer verwenden, wenn die Aufprallgeschwindigkeit am Hubende 0,5 m/s überschreitet. 0,5 mm Abstand einhalten.
Minimaler Abstand zwischen Backen und Werkstück während der Kalibrierung der Referenzposition.
Dynamische Eigenschaften:
- Maximale Betriebsgeschwindigkeit: 500 mm/s
- Zyklusfrequenz: 3 Zyklen/Sek. (voller Hub)
- Anlaufreibung: ≤1,5 N
- Lebensdauer: 5.000 km Reisestrecke (bei sauberer Luftversorgung)
| Eigentum | Immobilienwert |
|---|---|
| Artikelnummer | HFKL10N |
| Greifer – Optionale Typen | Durchgangslochmontage |
| Portgröße | M3×0,5 |
| Schmierung | Bitte geben Sie die spezifischen AirTAC-Produktattributwerte an, die übersetzt werden müssen, und ich werde Ihnen die korrekte englische Terminologie zukommen lassen. |
| Bohrungsdurchmesser | <10 mm> |
| Schlaganfall | <8 mm> |
