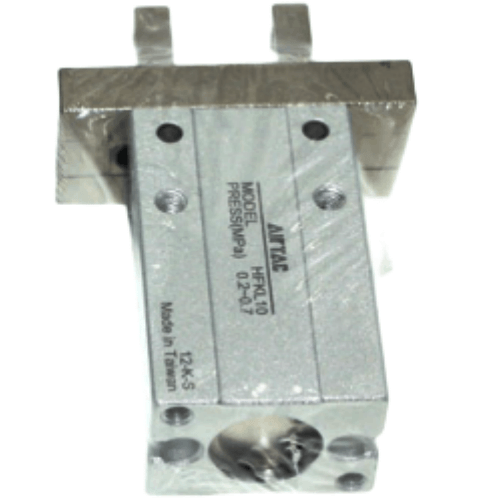

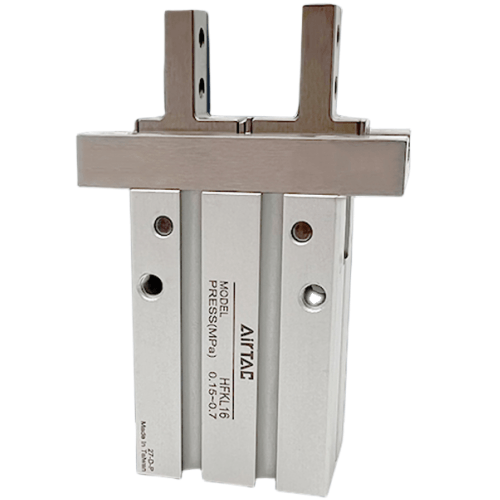

Airtac HFKL Geführter pneumatischer Parallelgreifer HFKL25
$211.66
Regulärer Preis
$219.16
Verkauf!
Einzelpreis
pro
verkauft im letzten Std.
Kunden sehen sich dieses Produkt an
Verfügbarkeit für Abholungen konnte nicht geladen werden
Artikelnummer:
Auf Lager
Artikelnummer:
HFKL25
Produktart:
Sammlungen:
DELIVERY
Estimated delivery between
and
Garantiert sicherer Checkout
Beschreibung
Pneumatische Greifer (auch als pneumatische Spannbacken oder pneumatische Finger bekannt) sind mit Druckluft betriebene Betätigungselemente, die für das präzise Greifen und Handhaben von Werkstücken entwickelt wurden. Ursprünglich in Japan entwickelt, sind diese Komponenten heute unverzichtbar in modernen industriellen Automatisierungssystemen.
Die HFKL-Serie von AIRTAC umfasst pneumatische Parallelgreifer, die speziell für hochpräzise Anwendungen entwickelt wurden. Erhältlich in standardisierten Bohrungsgrößen (16 mm, 20 mm, 25 mm, 32 mm und 40 mm), gewährleistet diese schienengeführte Konstruktion außergewöhnliche Ausrichtungsstabilität und wiederholgenaue Greifgenauigkeit in automatisierten Prozessen. Als Alternative zur manuellen Bedienung steigert sie die Produktionseffizienz deutlich und gewährleistet gleichzeitig die Betriebssicherheit bei Pick-and-Place-, Montage- und Materialhandhabungsanwendungen.
Zu den wichtigsten Merkmalen gehören integrierte Linearführungen für geringere Durchbiegung, optimierte Kraftübertragung beim Greifen und Kompatibilität mit verschiedenen Backenkonfigurationen. Die HFKL-Serie unterstreicht AIRTACs Engagement für pneumatische Greiflösungen in Industriequalität mit erhöhter Langlebigkeit und Wartungsfreundlichkeit. Kategorie: Parallele pneumatische Greifer | Marke: AIRTAC | Serie: HFKL
Installationshinweise:
Die Führungsschienen senkrecht zur Werkstückachse ausrichten. Bei der Montage Unterlegscheiben verwenden.
um eine Verformung des Sockels zu verhindern (maximales Drehmoment 1,2 Nm). Bei vertikalen Installationen
Um ein Überfahren zu verhindern, sollen mechanische Endanschläge hinzugefügt werden.
Die HFKL-Serie von AIRTAC umfasst pneumatische Parallelgreifer, die speziell für hochpräzise Anwendungen entwickelt wurden. Erhältlich in standardisierten Bohrungsgrößen (16 mm, 20 mm, 25 mm, 32 mm und 40 mm), gewährleistet diese schienengeführte Konstruktion außergewöhnliche Ausrichtungsstabilität und wiederholgenaue Greifgenauigkeit in automatisierten Prozessen. Als Alternative zur manuellen Bedienung steigert sie die Produktionseffizienz deutlich und gewährleistet gleichzeitig die Betriebssicherheit bei Pick-and-Place-, Montage- und Materialhandhabungsanwendungen.
Zu den wichtigsten Merkmalen gehören integrierte Linearführungen für geringere Durchbiegung, optimierte Kraftübertragung beim Greifen und Kompatibilität mit verschiedenen Backenkonfigurationen. Die HFKL-Serie unterstreicht AIRTACs Engagement für pneumatische Greiflösungen in Industriequalität mit erhöhter Langlebigkeit und Wartungsfreundlichkeit. Kategorie: Parallele pneumatische Greifer | Marke: AIRTAC | Serie: HFKL
Spezifikationen des geführten pneumatischen Parallelgreifers AirTAC HFKL25
- Modell: HFKL25 (Geführter Paralleltyp)
- Betriebsdruck: 0,1–0,7 MPa
- Greifkraft: 35 N (10 mm Hub) / 25 N (20 mm Hub) / 15 N (30 mm Hub)
- Huboptionen: 10 mm, 20 mm, 30 mm (±1 mm Toleranz)
- Anschlussgröße: M5 (Standard) oder PT1/8 (optional)
- Funktionstyp: Doppeltwirkend (benötigt 4 Anschlüsse: 2 zum Öffnen/Schließen)
- Führungsmechanismus: Doppelte Linearkugellager
- Wiederholgenauigkeit: ±0,05 mm
- Maximale Betriebsgeschwindigkeit: 500 mm/s
- Umgebungstemperatur: -10℃ bis 70℃
- Dichtungsmaterial: NBR (Nitrilkautschuk)
- Gehäusematerial: Eloxiertes Aluminium
- Montagebild: 4x M4 Gewindebohrungen (8 mm Tiefe)
- Gewicht: 0,52 kg (mit Schiene)
- Abmessungen: 100 mm (L) × 42 mm (B) × 35 mm (H)
- ISO-Zertifizierung: 15524-konform
- Lebensdauer: >10 Millionen Operationen
Präzisions-Parallelgreifer mit integrierten Führungsschienen für drehfreie Bewegung während der Betätigung. Ausgestattet mit T-Nut-Befestigungsnuten zur Sensormontage und optionalen Magnetschaltern (M9-Stecker). Benötigt gefilterte Druckluft (5–40 µm) mit Schmierstoff (ISO VG32 empfohlen).
Industrielle Anwendungen:
- Bestückungsmaschinen für Leiterplatten
- Montagelinien für medizinische Geräte
- Handhabung von Kraftstoffeinspritzdüsen im Automobilbereich
- Batteriezellensortiersysteme
- Vorrichtungen zur Positionierung optischer Linsen
Installationshinweise:
Die Führungsschienen senkrecht zur Werkstückachse ausrichten. Bei der Montage Unterlegscheiben verwenden.
um eine Verformung des Sockels zu verhindern (maximales Drehmoment 1,2 Nm). Bei vertikalen Installationen
Um ein Überfahren zu verhindern, sollen mechanische Endanschläge hinzugefügt werden.
Kompatibles Zubehör:
• Magnetsensor MSQ-FB15-M9N
• Luftfilterregler AFF15-02
• MFH-5-1/8 Mini-Verteiler
• Magnetsensor MSQ-FB15-M9N
• Luftfilterregler AFF15-02
• MFH-5-1/8 Mini-Verteiler
| Eigentum | Immobilienwert |
|---|---|
| Artikelnummer | HFKL25 |
| Greifer – Optionale Typen | Standardtyp |
| Portgröße | M5×0,8 |
| Schmierung | Bitte geben Sie die spezifischen AirTAC-Produktattributwerte an, die übersetzt werden müssen, und ich werde Ihnen die korrekte englische Terminologie zukommen lassen. |
| Bohrungsdurchmesser | <25 mm> |
| Schlaganfall | 22 mm |
