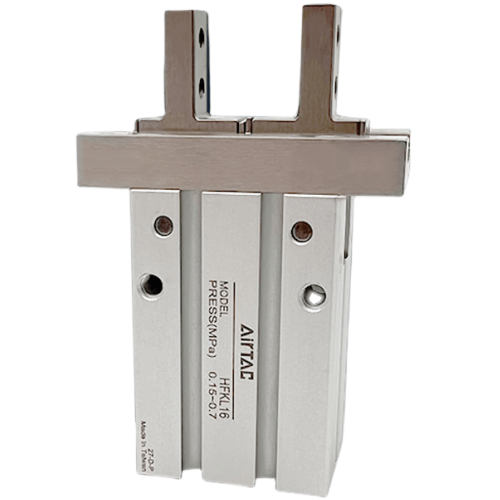

Airtac HFSK Geführter pneumatischer Parallelgreifer HFSK16F
2. Die integrierte gekreuzte Rollen-Linearführungsstruktur bietet überlegene Festigkeit, Präzision und hohe Belastbarkeit.
3. Die Führungen sind mit untenliegenden Stiften an den Linearführungen befestigt, um eine Fehlausrichtung zwischen Führungsschiene und Hauptkörper zu verhindern.
4. Merkmale: - Quadratische Sensornut, kompatibel mit DS1G/CS1G-Sensoren (kein Montagezubehör erforderlich) - Runde Sensornut, kompatibel mit dem DS1H-Sensor (werkzeuglose Montage) - Drei seitliche Befestigungslöcher (Seite/Boden) für flexible Installationskonfigurationen.
5. Präzise gefertigte, feste Referenz-Pilotbohrungen gewährleisten Positioniergenauigkeit und wiederholbare Montagekonsistenz bei Wartungsarbeiten.
Kategorie: Parallel-Pneumatikgreifer | Marke: AIRTAC | Serie: HFSK
Spezifikationen des geführten pneumatischen Parallelgreifers AirTAC HFSK16F
- Modell: HFSK16F (Geführter Paralleltyp)
- Greifkraft: 40 N bei 0,5 MPa
- Hub pro Finger: 10 mm (Gesamtöffnung der Backen 20 mm)
- Betriebsdruck: 0,2–0,7 MPa
- Betätigungsart: Doppeltwirkend
- Anschlussgröße: 1/8" NPT (M5 optional)
- Führungsmechanismus: Lineare Kugellagerführung
- Wiederholgenauigkeit: ±0,02 mm
- Temperaturbereich: -10℃ bis 80℃
- Gehäusematerial: Eloxiertes Aluminium
- Dichtungsmaterial: NBR (Nitrilkautschuk)
- Material der Führungsschiene: Edelstahl
- Gewicht: 850 g ±2 %
- Abmessungen: 150 mm (L) × 60 mm (B) × 40 mm (H)
- Schutzart: IP54
- Puffertyp: Verstellbares Gummipolster
- Montageoptionen: Frontflansch oder Grundplatte
- Maximale Betriebsgeschwindigkeit: 500 mm/s
- Zulässiges Moment: 2,5 N·m (seitlich), 5 N·m (vertikal)
- Umgebungsfeuchtigkeit: 35–95 % relative Luftfeuchtigkeit (nicht kondensierend)
- Schmierung: Vorgeschmiert (bei Bedarf ISO VG32 Turbinenöl verwenden)
Präzisions-Parallelgreifer mit integrierten Linearführungen für reibungsarmen und leichtgängigen Betrieb. Er zeichnet sich durch symmetrische Kraftverteilung und einen Verdrehschutz für das stabile Greifen empfindlicher oder asymmetrischer Objekte aus. Die gehärteten Stahlführungsschienen gewährleisten einen Verschleiß von ≤ 0,005 mm nach 10 km Verfahrweg. Kompatibel mit Vakuumsaugern oder kundenspezifischen Werkzeugen dank M4-Befestigungsgewinde an den Greifbacken.
- Bestückungsmaschinen für Leiterplatten
- Handhabung der Mikromotorwelle
- Pharmazeutische Blisterverpackung
- Uhrwerk
- Optische Linsenpositionierungssysteme
- Handhabung von Sonden bei automatisierten Testgeräten (ATE).
Bedienungstipp:
Bei empfindlichen Bauteilen den Betriebsdruck auf 0,3 MPa reduzieren und Folgendes installieren:
Stoßdämpfende Backenabdeckungen. Schmierung der Führungsschiene regelmäßig aufrechterhalten.
500.000 Zyklen mit silikonfreiem Fett.
- Ebenheitstoleranz: ≤0,1 mm/m auf der Montagefläche
- Ausrichtungsfehler: ≤0,05 mm zwischen Greifer- und Werkstückbahn
- Luftzufuhr: 5–40 μm gefiltert, Taupunkt -20 °C unter Umgebungstemperatur
| Eigentum | Immobilienwert |
|---|---|
| Artikelnummer | HFSK16F |
| Greifer – Optionale Typen | Bodenmontage |
| Portgröße | M5×0,8 |
| Schmierung | Bitte geben Sie die spezifischen AirTAC-Produktattributwerte an, die übersetzt werden müssen, und ich werde Ihnen die korrekte englische Terminologie zukommen lassen. |
| Bohrungsdurchmesser | 16 mm |
| Schlaganfall | <6 mm> |
