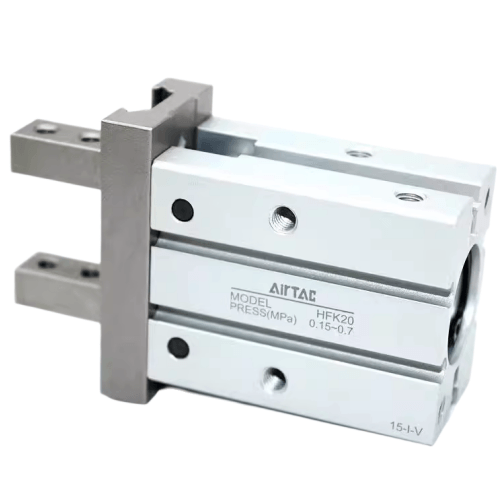

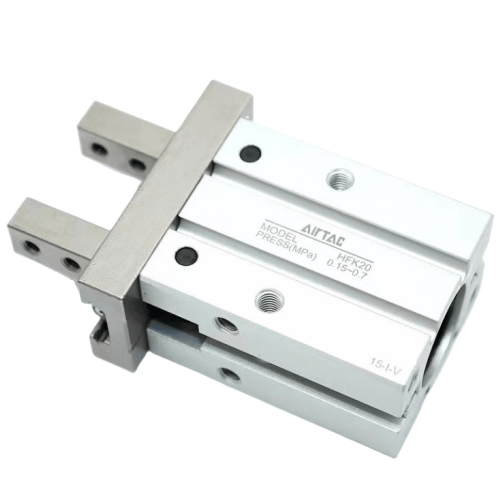

Airtac HFTK Geführter pneumatischer Parallelgreifer HFTK20R
1. Die integrierte Linearführungsstruktur gewährleistet überlegene Steifigkeit und Präzision;
2. Unten angebrachte Positionierungsstifte an der Linearführung verhindern eine Fehlausrichtung zwischen Führung und Hauptkörper;
3. Vertiefte Referenzzentrierlöcher am Hauptkörper verbessern die Montagegenauigkeit und gewährleisten eine gleichbleibende Positionierung bei wiederholter Montage/Demontage;
4. Die anpassbare Anfangsposition des Greifers ermöglicht die Erfüllung vielfältiger betrieblicher Anforderungen unter verschiedenen Arbeitsbedingungen.
Kategorie: Parallele pneumatische Greifer, Marke: AirTAC, Serie: HFTK
Spezifikationen des geführten pneumatischen Parallelgreifers AirTAC HFTK20R
- Modell: HFTK20R (Schienengeführter Paralleltyp)
- Funktionstyp: Doppeltwirkend mit Schienenführung
- Greifkraft: 48 N bei 0,5 MPa
- Schienentyp: Präzisionsgeschliffene Linearführungen aus Edelstahl
- Hub pro Finger: 20 mm (Gesamtöffnung des Mauls 40 mm)
- Anschlussgröße: M5×0,8 (zwei Anschlüsse für gleichzeitige Betätigung)
- Betriebsdruck: 0,1-0,7 MPa
- Umgebungstemperatur: -10℃ bis 70℃ (NBR-Dichtungen)
- Wiederholgenauigkeit: ±0,05 mm
- Montagebild: 4×M4 Gewindebohrungen (20 mm × 40 mm Abstand)
- Gewicht: 420 g (einschließlich Schienenmontage)
- Abmessungen: 105 mm (L) × 40 mm (B) × 32 mm (H)
- Führungsschienenlänge: 82 mm (effektive Führungsfläche)
- Maximale Seitensteifigkeit: 25 N / 0,01 mm
- Material: Gehäuse aus eloxiertem Aluminium, Backen aus gehärtetem Stahl
- Schutzart: IP54 (Standard-Staub-/Wasserschutz)
Präzisionsgeführter Greifer mit doppelt gehärteten Linearlagern, die ein Durchbiegen der Greifbacken bei hohen Geschwindigkeiten verhindern. Die T-Nut-Greifbackenfläche ermöglicht die Verwendung von kundenspezifischen Werkzeugauflagen für die spezielle Teilehandhabung. Integrierte Luftkanäle erlauben die direkte Versorgung mehrerer Greifer über Verteilerblöcke.
- Leiterplattenhandhabung in SMT-Bestückungslinien (ESD-sichere Ausführungen erhältlich)
- Positionierung von Kartons in Verpackungsmaschinen
- Kraftstoffeinspritzkomponenten-Baugruppe für Kraftfahrzeuge
- Präzisions-Glasscheiben-Transfersysteme
- Handhabung von Mikrokomponenten medizinischer Geräte
Betriebshinweis:
Alle 50.000 Zyklen silikonfreies Schmiermittel auftragen. Seitliche Stoßkräfte über 60 N vermeiden.
Für Vakuumumgebungen verwenden Sie optionale Abstreifdichtungen (Variante HFTK20R-VS).
- Horizontal: Max. 2,5 kg Nutzlast bei 0,5 MPa
- Vertikal: Maximale Nutzlast 1,8 kg (Sicherheitsfaktor 2x beachten)
- Mehrere Greifer können mit einem Abstand von 25 mm parallel montiert werden.
| Eigentum | Immobilienwert |
|---|---|
| Artikelnummer | HFTK20R |
| Greifer – Optionale Typen | Breit-Schmal-Klauentyp |
| Portgröße | M5×0,8 |
| Schmierung | Bitte geben Sie die spezifischen AirTAC-Produktattributwerte an, die übersetzt werden müssen, und ich werde Ihnen die korrekte englische Terminologie zukommen lassen. |
| Bohrungsdurchmesser | <20 mm> |
| Schlaganfall | <10 mm> |
