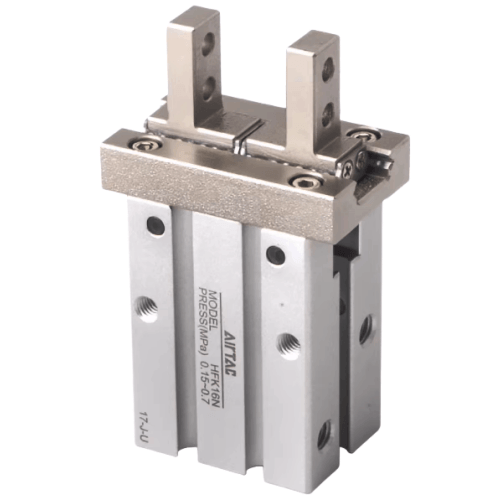

Airtac HFTK Geführter pneumatischer Parallelgreifer HFTK32B
1. Die integrierte Linearführungsstruktur gewährleistet überlegene Steifigkeit und Präzision;
2. Unten angebrachte Positionierungsstifte an der Linearführung verhindern eine Fehlausrichtung zwischen Führung und Hauptkörper;
3. Vertiefte Referenzzentrierlöcher am Hauptkörper verbessern die Montagegenauigkeit und gewährleisten eine gleichbleibende Positionierung bei wiederholter Montage/Demontage;
4. Die anpassbare Anfangsposition des Greifers ermöglicht die Erfüllung vielfältiger betrieblicher Anforderungen unter verschiedenen Arbeitsbedingungen.
Kategorie: Parallele pneumatische Greifer, Marke: AirTAC, Serie: HFTK
Spezifikationen des geführten pneumatischen Parallelgreifers AirTAC HFTK32B
- Modell: HFTK32B
- Typ: Geführter Parallelgreifer (doppeltwirkend)
- Bohrungsgröße: Ø32 mm
- Hub: 20 mm (Standard, anpassbar)
- Betriebsdruck: 0,1–0,7 MPa
- Luftanschlussgröße: M5x0,8 (1/8" NPT optional)
- Wiederholgenauigkeit: ±0,05 mm
- Maximale Greifkraft: 55 N bei 0,6 MPa
- Führungstyp: Präzisions-Linearkugellagerführungen
- Material: Gehäuse aus Aluminiumlegierung, Führungsstangen aus Edelstahl
- Dichtungsmaterial: NBR-Gummi (FKM erhältlich)
- Temperaturbereich: -10℃ bis 80℃
- Gewicht: 0,82 kg
- Abmessungen (L×B×H): 120 mm × 52 mm × 45 mm (geschlossene Position)
- Montagebild: 50 mm × 50 mm quadratischer Flansch
- Luftverbrauch: 16,5 cm³ pro Hub
- Stoßfestigkeit: max. 15 m/s²
Die HFTK32B verfügt über zwei Linearführungen mit vorgespannten Kugellagern für eine extrem stabile Parallelgreifbewegung und erreicht selbst unter Querbelastung eine Wiederholgenauigkeit im Mikrometerbereich. Ihre symmetrische Konstruktion minimiert die Durchbiegung bei hohen Geschwindigkeiten. Die gehärteten Edelstahlschienen und selbstschmierenden Buchsen gewährleisten eine Lebensdauer von über 5.000 km. Kompatibel mit Saugnäpfen oder kundenspezifischen Spannbacken (Montage nach ISO 9409-1).
- Präzisionsbauteilmontage in der Elektronikfertigung
- CNC-Werkzeugmaschinen-Be- und Entladesysteme
- Handhabung von Medizinprodukten unter Reinraumbedingungen
- Automatisierte Verpackungslinien für zerbrechliche Artikel
- Robotergestütztes Aufnehmen und Platzieren von bearbeiteten Metallteilen
Bedienungstipp:
Verwenden Sie 40μm gefilterte Trockenluft und halten Sie einen Druck von 0,3-0,5 MPa ein, um ein optimales Gleichgewicht der Greifkräfte zu gewährleisten.
Alle 500 km silikonfreies Schmiermittel auftragen. Führungsschienen senkrecht ausrichten.
Bewegungsachse des Werkstücks, um ein Blockieren zu verhindern.
| Eigentum | Immobilienwert |
|---|---|
| Artikelnummer | HFKT32B |
| Greifer – Optionale Typen | Seitlich montiert |
| Portgröße | M5×0,8 |
| Schmierung | Bitte geben Sie die spezifischen AirTAC-Produktattributwerte an, die übersetzt werden müssen, und ich werde Ihnen die korrekte englische Terminologie zukommen lassen. |
| Bohrungsdurchmesser | <32 mm> |
| Schlaganfall | 22 mm |
