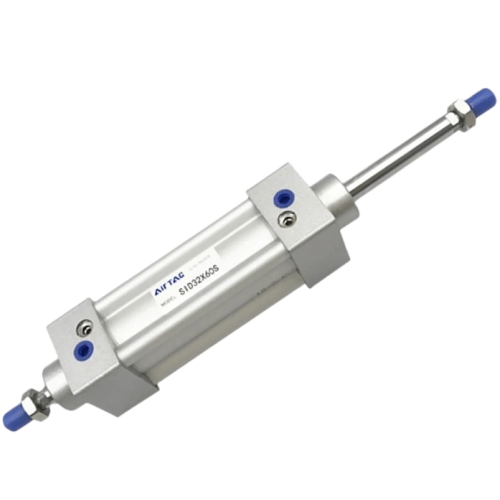

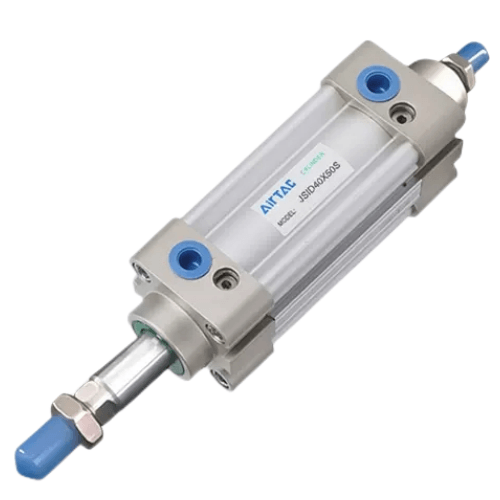

Airtac JSID Doppelkolbenzylinder JSID100X100
2. Patentierte, profilierte, bidirektionale Dichtungskonfiguration mit kompakten Abmessungen und integrierter Ölreservoirfunktionalität;
3. Die wabenförmige Aluminiumrohrkonstruktion (JSI-Serie) zeichnet sich durch eine stangenlose Bauweise und eine verbesserte Korrosionsbeständigkeit aus;
4. Kompakter Hub im Vergleich zu Zylindern nach ISO15552 mit äquivalenten Bohrungsgrößen;
5. Präzisionsgefertigter, leichtgängiger Dämpfungsmechanismus;
6. Umfassende Auswahl an Zylinderspezifikationen und Montagezubehör für eine flexible Systemintegration.
Kategorie: Zweiachsiger Zylinder, Marke: AirTAC, Serie: JSID
AirTAC JSID100X100 Doppelkolbenzylinder – Spezifikationen
- Modell: JSID100X100
- Typ: Doppelstangenzylinder mit Präzisionsführung
- Bohrungsgröße: Ø100 mm
- Hub: 100 mm (Standard), anpassbar bis zu 2000 mm
- Betriebsdruck: 0,05–1,0 MPa
- Dämpfung: Verstellbare pneumatische Dämpfung (an beiden Enden)
- Kolbenstangenmaterial: Hartverchromter Stahl (S45C)
- Rohrmaterial: Eloxiertes Aluminium
- Dichtungsmaterial: NBR (Nitrilkautschuk)
- Temperaturbereich: -20℃ bis 80℃
- Gewicht: 12,8 kg (ohne Zubehör)
- Abmessungen: 430 mm (L) × 200 mm (B) × 200 mm (H) (in der Mitte des Hubs)
- Montageoptionen: Frontflansch (MF1), Hinterflansch (MF2) oder Fußmontage
- Anschlussgröße: G1/2 (ISO-Standard)
- Wiederholgenauigkeit der Positionierung: ±0,2 mm
- Maximale seitliche Belastbarkeit: 1800 N
Hochleistungs-Doppelstangenzylinder, entwickelt für Anwendungen, die höchste Steifigkeit und präzise Linearbewegung erfordern. Ausgestattet mit zwei verchromten Führungsstangen, die Drehbewegungen verhindern und hohen Drehmomentbelastungen standhalten. Die gehärtete Kolbenstangenoberfläche (HRC 35–40) gewährleistet eine lange Lebensdauer auch bei häufigen Betätigungen. Mit integriertem Magneten zur Sensormontage.
- Automatisierte Schweißvorrichtungs-Positionierungssysteme
- Auswurfmechanismen von Pressmaschinen
- Ausrüstung zur Glashandhabung in der Photovoltaikproduktion
- Präzisionsausrichtung in der Halbleiterfertigung
- Schwerer Komponententransfer in der Automobilmontage
Installationshinweis:
Beim Ausrichten muss ein Abstand von 0,5-1 mm zwischen den Stangenenden und der Last eingehalten werden.
Verwenden Sie Kontermuttern mit einem Anzugsmoment von 25–30 Nm zur Montage der Halterungen. Schmieren Sie mit ISO VG32.
Hydrauliköl für die Inbetriebnahme.
| Eigentum | Immobilienwert |
|---|---|
| Artikelnummer | JSID100X100 |
| Verstanden. Bitte geben Sie die genauen Attributnamen in spitzen Klammern an, und ich werde Ihnen die korrekten englischen Übersetzungen gemäß der offiziellen AIRTAC-Terminologie zukommen lassen. Beispiel: Benutzereingabe: <缸径> Mein Ergebnis: Langeweile | Betriebstemperatur: -20-70 °C Geschwindigkeitsbereich: 30-800 mm/s |
| Portgröße | Teil 1/2 |
| Magnet | Nicht magnetisch |
| Kissenschlag | 29 mm |
| Bohrungsdurchmesser | 100 mm |
| Schlaganfall | 100 mm |
