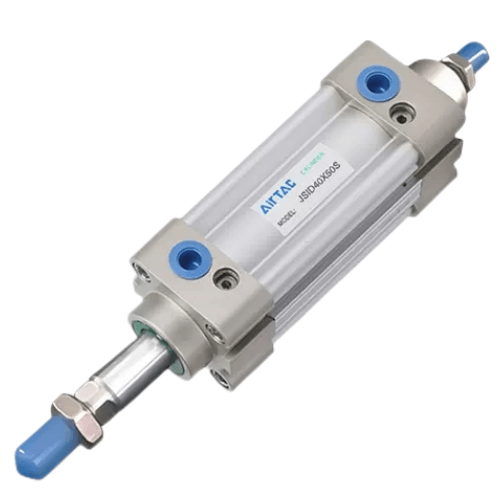

Airtac JSID Doppelkolbenzylinder JSID100X1000
2. Patentierte, profilierte, bidirektionale Dichtungskonfiguration mit kompakten Abmessungen und integrierter Ölreservoirfunktionalität;
3. Die wabenförmige Aluminiumrohrkonstruktion (JSI-Serie) zeichnet sich durch eine stangenlose Bauweise und eine verbesserte Korrosionsbeständigkeit aus;
4. Kompakter Hub im Vergleich zu Zylindern nach ISO15552 mit äquivalenten Bohrungsgrößen;
5. Präzisionsgefertigter, leichtgängiger Dämpfungsmechanismus;
6. Umfassende Auswahl an Zylinderspezifikationen und Montagezubehör für eine flexible Systemintegration.
Kategorie: Zweiachsiger Zylinder, Marke: AirTAC, Serie: JSID
AirTAC JSID-Serie Doppelwellenzylinder JSID100X1000 – Technische Details
- Modell: JSID100X1000
- Bohrungsgröße: 100 mm
- Hub: 1000 mm
- Betriebsdruck: 0,05-1,0 MPa
- Betriebstemperatur: -20℃ bis 80℃
- Dämpfungsart: Verstellbarer Gummipuffer (an beiden Enden)
- Anschlussgröße: G3/8 (NPT1/2 optional)
- Stangendurchmesser: 25 mm (beide Wellen)
- Montageart: Standard MF1-Vorderflansch + Hinterfuß
- Material: Zylinder aus Aluminiumlegierung, verchromte Kolbenstange
- Dichtungstyp: NBR-Dichtungen mit verschleißfestem Ring
- Gewicht: 12,8 kg ±2 % (ohne Zubehör)
- Abmessungen:
- Ausgezogene Länge: 1400 mm
- Eingefahrene Länge: 400 mm
- Gehäusebreite: 120 mm
- Montagehöhe: 180 mm
- Maximaler theoretischer Schub: 785 N bei 0,5 MPa
- Schmierung: Vorgeschmiert (fettfreier Betrieb)
- ISO-Norm: 15552-konform
Hochleistungs-Doppelkolbenzylinder für präzise Linearbewegungen bei hohen Drehmomenten. Zwei Kolbenstangen sorgen für erhöhte Steifigkeit und Ausrichtungsstabilität, der hart eloxierte Zylinderlauf ist korrosionsbeständig. Die durchgehende Welle ermöglicht die Montage externer Sensoren und die Kraftmessung an beiden Enden. Bei manueller Wartung wird gefilterte Druckluft (40 µm) mit einem Schmierstoff der Viskosität 1–50 cSt benötigt.
- Automatisierte Auswurfsysteme für Stanzpressen
- Klemmen für Kunststoffspritzgießmaschinen
- Stahlcoil-Handhabungsmanipulatoren
- Aktuatoren für Leiterplatten-Entpaneelmaschinen
- Positionierung von Schweißvorrichtungen für die Automobilindustrie
Installationsrichtlinien:
Gewährleisten Sie die parallele Ausrichtung der beiden Stäbe innerhalb einer Toleranz von 0,2 mm/m.
Stützen Sie den Mittelteil des Zylinders mit einer Schiene ab, wenn der Hub 800 mm überschreitet.
Für die Stangenverlängerung muss ein Spielraum von 1,5× Bohrungsdurchmesser einkalkuliert werden.
| Eigentum | Immobilienwert |
|---|---|
| Artikelnummer | JSID100X1000 |
| Verstanden. Bitte geben Sie die genauen Attributnamen in spitzen Klammern an, und ich werde Ihnen die korrekten englischen Übersetzungen gemäß der offiziellen AIRTAC-Terminologie zukommen lassen. Beispiel: Benutzereingabe: <缸径> Mein Ergebnis: Langeweile | Betriebstemperatur: -20-70 °C Geschwindigkeitsbereich: 30-800 mm/s |
| Portgröße | Teil 1/2 |
| Magnet | Nicht magnetisch |
| Kissenschlag | 29 mm |
| Bohrungsdurchmesser | 100 mm |
| Schlaganfall | <1000 mm> |
