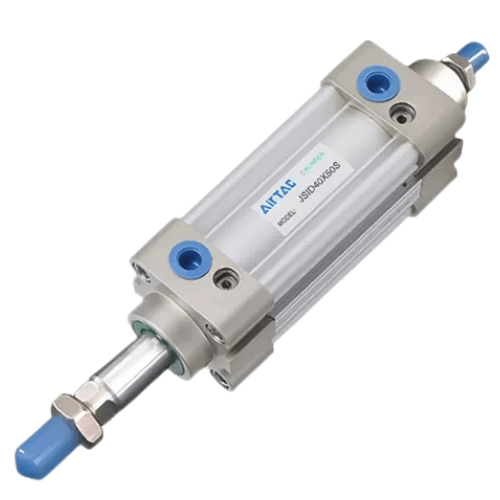

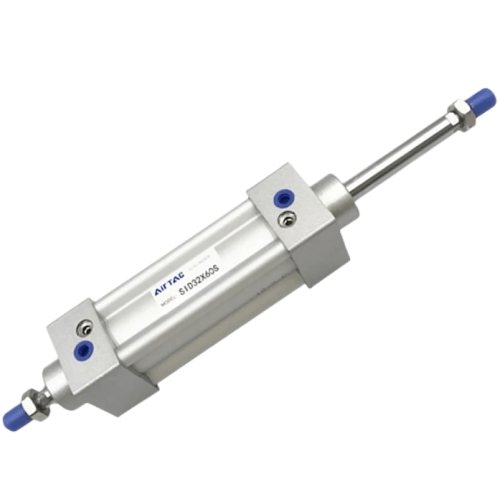

Airtac JSID Doppelkolbenzylinder JSID100X150S
2. Patentierte, profilierte, bidirektionale Dichtungskonfiguration mit kompakten Abmessungen und integrierter Ölreservoirfunktionalität;
3. Die wabenförmige Aluminiumrohrkonstruktion (JSI-Serie) zeichnet sich durch eine stangenlose Bauweise und eine verbesserte Korrosionsbeständigkeit aus;
4. Kompakter Hub im Vergleich zu Zylindern nach ISO15552 mit äquivalenten Bohrungsgrößen;
5. Präzisionsgefertigter, leichtgängiger Dämpfungsmechanismus;
6. Umfassende Auswahl an Zylinderspezifikationen und Montagezubehör für eine flexible Systemintegration.
Kategorie: Zweiachsiger Zylinder, Marke: AirTAC, Serie: JSID
Technische Details zum AirTAC JSID100X150S Zweiachszylinder
- Modell: JSID100X150S
- Typ: Kompaktzylinder mit Doppelstange und quadratischer Basis
- Bohrungsgröße: Ø100 mm
- Hub: 150 mm (einstellbar)
- Funktionsweise: Doppelt wirkend
- Betriebsdruck: 0,15-0,8 MPa
- Kolbenstangenmaterial: Edelstahl (SUS304)
- Zylinderrohr: Aluminiumlegierung mit hart eloxierter Oberfläche
- Führungsstangendurchmesser: Ø20mm × 2 Stangen
- Dämpfung: Verstellbare pneumatische Dämpfung (an beiden Enden)
- Temperaturbereich: -20℃ bis 80℃
- Dichtungsmaterial: NBR (Nitrilkautschuk)
- Gewicht: 4,5 kg ±2 %
- Abmessungen (L×B×H): 300 mm × 100 mm × 125 mm (Hub ausgefahren)
- Montage: Standard-Vierkantfuß mit 4 × M8-Gewindebohrungen
- Luftanschlussgröße: PT1/4 (G1/4 optional)
- Schutzart: IP54 (Standard)
Hochpräziser Doppelstangenzylinder für Anwendungen, die höchste Verdrehsicherheit und Parallelgenauigkeit erfordern. Ausgestattet mit zwei Führungsstangen mit präzisionsgeschliffenen Oberflächen (Ra 0,4 μm) für minimale Reibung und präzise Linearbewegung. Das integrierte Stoßdämpfungssystem reduziert das Endstoßgeräusch auf ≤ 70 dB.
- Präzisionsausrichtung in Halbleiterwafer-Handhabungssystemen
- Vertikale Hubmechanismen für CNC-Werkzeugwechsler
- Parallele Greiferbetätigung in Robotermontagelinien
- Presspassungsvorgänge in der Automobilkomponentenfertigung
- Optische Linsenpositionierungssysteme
Installationsrichtlinien:
Beim Einbau ist eine Ausrichtungstoleranz von 0,05 mm/m einzuhalten. Die Führungsstangen sind alle 50.000 Zyklen mit Hydrauliköl ISO VG32 zu schmieren. Seitenkräfte von 200 N sind zu vermeiden. Für vertikale Montage sind Magnethalter der Serie MHH1 für eine ausfallsichere Verriegelung zu verwenden.
- Axiale Belastbarkeit: 1800 N (statisch), 1200 N (dynamisch)
- Höchstgeschwindigkeit: 800 mm/s (bei entsprechender Dämpfung)
- Wiederholgenauigkeit der Positionierung: ±0,1 mm
- Lebensdauer: 5.000 km (unter Standardbetriebsbedingungen)
| Eigentum | Immobilienwert |
|---|---|
| Artikelnummer | JSID100X150S |
| Verstanden. Bitte geben Sie die genauen Attributnamen in spitzen Klammern an, und ich werde Ihnen die korrekten englischen Übersetzungen gemäß der offiziellen AIRTAC-Terminologie zukommen lassen. Beispiel: Benutzereingabe: <缸径> Mein Ergebnis: Langeweile | Betriebstemperatur: -20-70 °C Geschwindigkeitsbereich: 30-800 mm/s |
| Portgröße | Teil 1/2 |
| Magnet | S-Magnetisch |
| Kissenschlag | 29 mm |
| Bohrungsdurchmesser | 100 mm |
| Schlaganfall | 150 mm |
