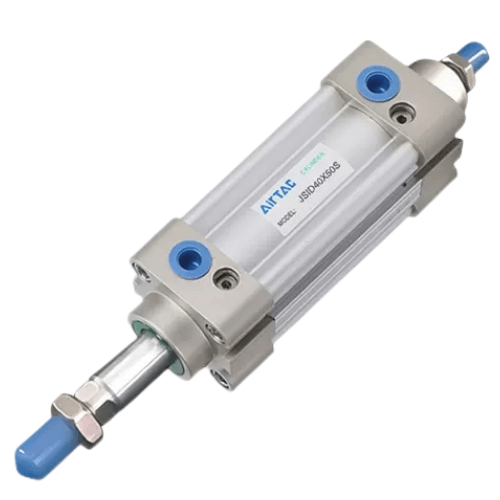

Airtac JSID Doppelkolbenzylinder JSID100X175
2. Patentierte, profilierte, bidirektionale Dichtungskonfiguration mit kompakten Abmessungen und integrierter Ölreservoirfunktionalität;
3. Die wabenförmige Aluminiumrohrkonstruktion (JSI-Serie) zeichnet sich durch eine stangenlose Bauweise und eine verbesserte Korrosionsbeständigkeit aus;
4. Kompakter Hub im Vergleich zu Zylindern nach ISO15552 mit äquivalenten Bohrungsgrößen;
5. Präzisionsgefertigter, leichtgängiger Dämpfungsmechanismus;
6. Umfassende Auswahl an Zylinderspezifikationen und Montagezubehör für eine flexible Systemintegration.
Kategorie: Zweiachsiger Zylinder, Marke: AirTAC, Serie: JSID
AirTAC JSID100X175 Zweiachs-Zylinder – Spezifikationen
- Modell: JSID100X175
- Typ: Doppeltwirkender Zylinder mit zwei Achsen
- Bohrungsgröße: 100 mm
- Hub: 175 mm
- Betriebsdruck: 0,05–1,0 MPa
- Betriebstemperatur: -20℃ bis 80℃
- Dämpfungsart: Verstellbarer Gummipuffer (an beiden Enden)
- Montageart: Standardausführung (MF1) / Flansch (optional)
- Anschlussgröße: M5×0,8 (entspricht G1/8)
- Kolbenstangenmaterial: Verchromter Kohlenstoffstahl (S45C)
- Dichtungsmaterial: NBR (Standard) / Polyurethan (optional)
- Wiederholgenauigkeit der Positionierung: ±0,1 mm
- Maximale Kolbengeschwindigkeit: 500 mm/s
- Gewicht: ca. 5,2 kg (ohne Zubehör)
- Abmessungen: 300 mm (L) × 140 mm (B) × 140 mm (H) (bei voller Ausdehnung)
Hochsteifer Zweiachszylinder mit synchronisierten Führungsstangen für erhöhte seitliche Belastbarkeit und präzise Ausrichtung. Die gehärteten Führungsschienen (HRC50+) und die Doppeldichtung gewährleisten einen stabilen Betrieb auch bei häufigen Belastungen. Inklusive Verdrehsicherung für die Werkzeugplattenstabilität.
- Präzisions-Presspassungsvorgänge in der Automobilmontage
- Vertikale Hubmechanismen für CNC-Werkzeugwechsler
- Parallele Greiferbetätigung in Robotersystemen
- Positionierstufen für optische Inspektionsgeräte
- Spannvorrichtungen in Spritzgießmaschinen
Installationshinweis:
Beim Einbau ist die Rechtwinkligkeit auf 0,05 mm/m genau einzuhalten. ISO 8573-1 verwenden.
Druckluft der Klasse 3 mit Schmierung (ISO VG32 Ölnebel empfohlen).
Bei vertikaler Montage wird ein Sicherungsring an der oberen Führungsstange angebracht.
| Eigentum | Immobilienwert |
|---|---|
| Artikelnummer | JSID100X175 |
| Verstanden. Bitte geben Sie die genauen Attributnamen in spitzen Klammern an, und ich werde Ihnen die korrekten englischen Übersetzungen gemäß der offiziellen AIRTAC-Terminologie zukommen lassen. Beispiel: Benutzereingabe: <缸径> Mein Ergebnis: Langeweile | Betriebstemperatur: -20-70 °C Geschwindigkeitsbereich: 30-800 mm/s |
| Portgröße | Teil 1/2 |
| Magnet | Nicht magnetisch |
| Kissenschlag | 29 mm |
| Bohrungsdurchmesser | 100 mm |
| Schlaganfall | 175 mm |
