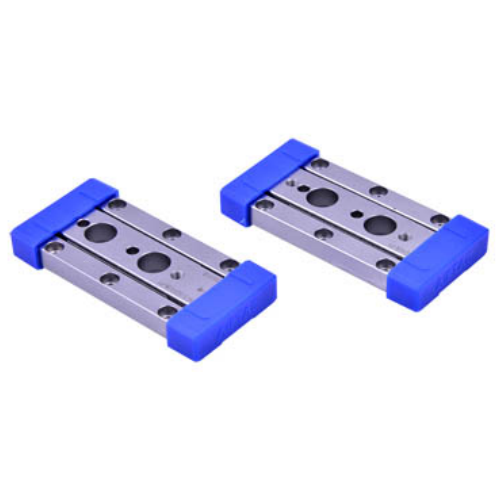

Airtac LGC-Serie Kreuzrollenführungsschiene LGC6B400R28-H
Kategorie: Linearführungen, Marke: AirTAC, Serie: LGC
AirTAC LGC Kreuzrollenführung LGC6B400R28-H Technische Details
- Modell: LGC6B400R28-H
- Serie: LGC (Kreuzrollenführung)
- Schienenbreite: 28 mm
- Effektiver Hub: 400 mm (±0,5 mm Toleranz)
- Genauigkeitsgrad: C (Hohe Präzision: ±15μm/300mm)
- Dynamische Tragzahl (C): 11,5 kN
- Statische Tragzahl (C0): 19,6 kN
- Vorlastniveau: R (Mittlere Vorlast: 3-5 % von C)
- Rollenanordnung: 45°-Kreuzkontakt
- Dichtungssystem: Dreifache Labyrinthdichtung + Schmiernippel
- Material: Schienen aus Wälzlagerstahl (GCr15) mit Laufwagen aus Aluminiumlegierung
- Oberflächenhärte: HRC 58-62 (Schienen)
- Betriebstemperatur: -20℃ bis 80℃
- Schutzart: IP54 (Standard), IP65 optional
- Gewicht: 3,8 kg (komplett montiert)
- Abmessungen: 440 mm (L) × 42 mm (B) × 28 mm (H)
Präzisions-Kreuzrollenführung mit extrem leichtgängiger Bewegung und einer Wiederholgenauigkeit von ±2 μm, entwickelt für Mehrachsensysteme mit minimaler Durchbiegung. Die 45°-Rollenanordnung gewährleistet eine gleichmäßige Tragfähigkeit in alle Richtungen, während die gehärteten Stahlschienen eine lange Lebensdauer (über 50 km Verfahrweg) garantieren. Inklusive korrosionsbeständigem, eloxiertem Schlitten und wartungsfreundlichen Schmierkanälen.
- Roboter zur Handhabung von Halbleiterwafern
- Hochgeschwindigkeits-CNC-Werkzeugwechsler
- Stufen medizinischer Bildgebungsgeräte
- Optische Inspektionssysteme
- 3D-Metalldruckportale
Montagehinweise:
Die Ebenheit der Montagefläche muss ≤ 0,02 mm/m betragen. Verwenden Sie M4x8-Schrauben mit einem Anzugsmoment von 1,2–1,5 Nm.
mit Loctite 243. Führen Sie eine Erstschmierung (VG32-Fett) durch alle 4 Nippel durch.
vor der Operation.
| Eigentum | Immobilienwert |
|---|---|
| Artikelnummer | LGC6B400R28-H |
| Außendurchmesser der Walze | <6,0 mm> |
| Typ | Vierreihiger Typ |
