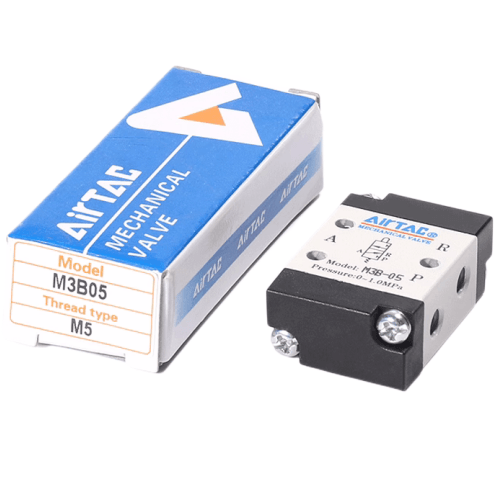

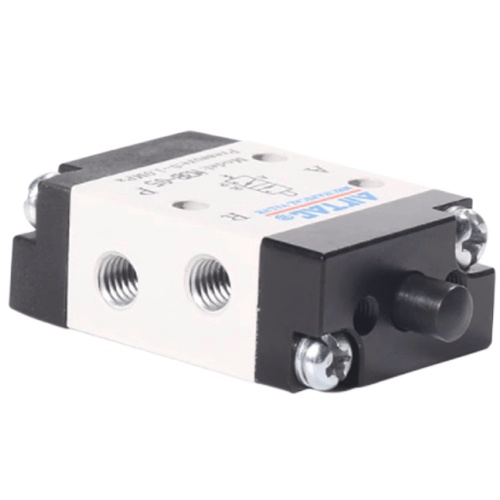

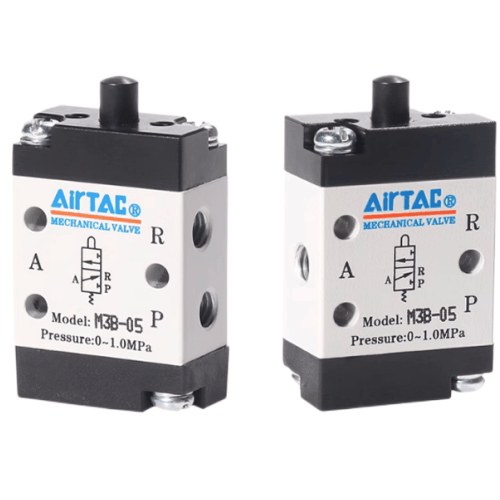

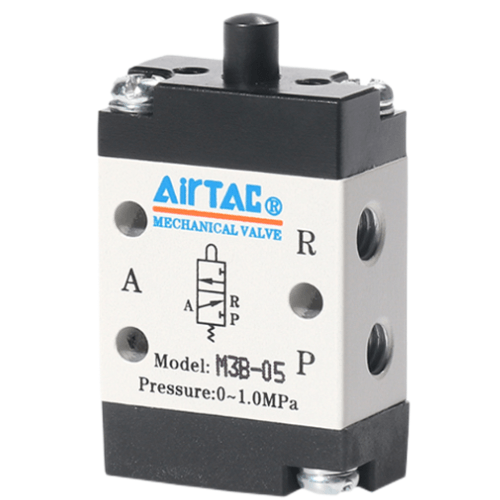

Airtac M3B Mechanisches Basisventil M3B11006
2. Die Serien M3B, M3R und M3L nutzen eine externe mechanische Betätigungskraft, die eine Positionserfassung oder die Integration mit Endschaltern ermöglicht;
3. Die Serien M3C, M3D, M3Y, M3PF, M3PM, M3PP, M3PL und M3HS zeichnen sich durch manuelle Bedienung und diverse Bedienkopfkonfigurationen für vielseitige Anwendungsszenarien aus;
4. Die Spulenkonstruktion gewährleistet eine gleichbleibende Betätigungskraft unabhängig vom Betriebsdruck (kein Gegendruckeffekt). Interne Dichtungsringe sorgen für Leckagefreiheit und reaktionsschnelles Schalten;
5. Betrieb ohne Schmierung;
6. Mehrfache Montagemöglichkeiten für eine flexible Installation;
7. Die Baureihen M3C, M3D, M3Y, M3R und M3I verfügen über metallische Steuerköpfe für eine längere Lebensdauer und erhöhte Betriebssicherheit.
Kategorie: Mechanische Ventile, Marke: AIRTAC, Serie: M3B
AirTAC M3B Mechanisches Basisventil M3B11006 – Technische Details
- Vollständige Modellbezeichnung: M3B11006-00-00A (Standardkonfiguration)
- Ventiltyp: 3/2-Wege-Mechanisches Ventil, normalerweise geschlossen
- Betätigungsmethode: Manuelle Schub-Zug-Betätigung mit mechanischer Verriegelung
- Anschlussgewinde: PT1/8" (BSPP) mit optionalem NPT1/8"-Adapter
- Druckbereich: 0,05-1,0 MPa (7-145 PSI)
- Maximaler Durchfluss: 350 NL/min (ANR) bei 0,5 MPa
- Gehäusematerial: Eloxiertes Aluminium (A6063)
- Dichtungsmaterial: Hochwertiges NBR (Nitril) mit optionalen FKM-Dichtungen
- Umgebungstemperatur: -5℃ bis 60℃ (Betriebsflüssigkeitstemperatur 0-60℃)
- Gewicht: 228 g ±3 % (einschließlich Zubehör)
- Abmessungen: 54 mm (L) × 38 mm (B) × 78 mm (H)
- Anschlussbelegung: 3-Port-Verteiler (IN/OUT/AUX)
- Montageoptionen: Direkte Rohrleitungs- oder Unterbaumontage (ISO 15407-1-kompatibel)
- Lebensdauer: mindestens 1.000.000 Operationen
Industrielles Handnotventil mit taktiler Positionsrückmeldung und staubgeschütztem Kipphebelmechanismus. Der verchromte Stahlantrieb rastet in beiden Positionen sicher ein und benötigt eine Betätigungskraft von 3,5 N. Konzipiert für Systeme, die eine lokale manuelle Steuerung ohne elektrische Komponenten erfordern, mit optionaler Sperrfunktion für Sicherheitsmaßnahmen.
- Not-Bypass-Steuerung in automatisierten Montagelinien
- Wartungsüberbrückung für pneumatische Presssysteme
- Manuelle Modusaktivierung in Verpackungsmaschinen
- Sicherheitsisolierung in chemischen Prozessanlagen
- Pneumatische Trainingsgeräte für Bildungszwecke
- Pilotsteuerungen für mobile Hydrauliksysteme
Installationsrichtlinien:
Die Montage erfolgt so, dass der Durchflusspfeil in Systemrichtung ausgerichtet ist. Für die vertikale Montage gilt:
Den Aktuator nach oben ausrichten. Dichtmittel nur auf das Außengewinde auftragen.
1,5 Gewindeumdrehungen frei lassen. Drehmomentbegrenzung: 12–15 Nm.
Führen Sie monatlich eine Schmierung des Drehpunkts des Aktuators mit Silikonfett durch.
- Montagebasis: M3B-MB
- Verlängerungsgriff: M3B-EH45
- Sperrkit: M3B-LO2
- Schutzhülle: M3B-PC1
| Eigentum | Immobilienwert |
|---|---|
| Artikelnummer | M3B11006 |
| Position | 3-Port 2-Position |
| Portgröße | Teil 1/8 |
