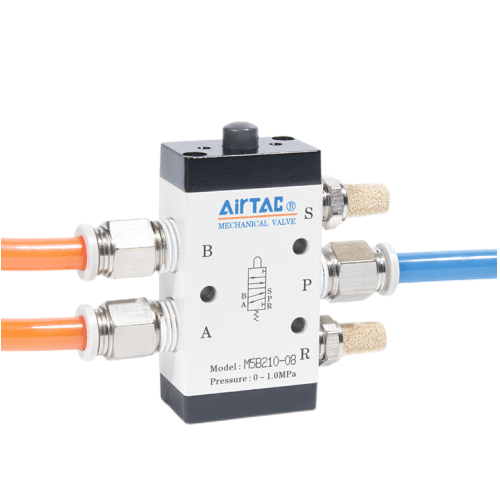

Airtac M5B Mechanisches Basisventil M5B05
2. Die Serien M5B/M5R/M5L nutzen eine extern zugeführte Betätigungskraft über mechanische Schnittstellen und eignen sich für Positionserfassungs- oder Endschalteranwendungen.
3. Die Serien M5C/M5D/M5Y/M5PF/M5PM/M5PP/M5PL/M5HS zeichnen sich durch manuelle Bedienung und verschiedene Aktuatorkonfigurationen für diverse Anwendungsszenarien aus.
4. Die Schieberventilkonstruktion gewährleistet eine gleichbleibende Schaltkraft unabhängig vom Betriebsdruck (kein Gegendruckeffekt), die Konstruktion des Innendichtrings sorgt für zuverlässige Abdichtung und reibungslosen Richtungswechsel;
5. Das ölfreie Schmiersystem macht Wartungsarbeiten überflüssig;
6. Die Möglichkeit der Montage in mehreren Positionen erhöht die Flexibilität bei der Installation.
7. Metallantriebe der Serien M5C/M5D/M5Y/M5R/M5L bieten eine verlängerte Lebensdauer bei gleichzeitig erhöhter Stabilität.
Kategorie: Mechanische Ventile, Marke: AirTAC, Serie: M5B
AirTAC M5B Basis-Mechanikventil M5B05 – Technische Details
- Modell: M5B05 (Basisserie)
- Ventiltyp: 3/2-Wege-Ventil, normalerweise geschlossen (mechanische Betätigung)
- Anschlussgewinde: M5×0,8 (Standard) mit optionalem G1/8-Adapter
- Bedienungsmethode: Betätigung per Knopfdruck/Kolben oder Rollenhebel
- Druckbereich: 0,05–0,9 MPa (7–130 PSI)
- Durchflusskapazität: 350 NL/min (bei 0,5 MPa)
- Gehäusematerial: Aluminiumlegierung mit hart eloxierter Oberfläche
- Dichtungsmaterial: Standardmäßig NBR (Nitril), optional FKM/Viton
- Umgebungstemperatur: -5℃ bis 80℃ (mit NBR-Dichtungen)
- Montageausrichtung: Beliebig (360° drehbare Montagehalterungen)
- Gewicht: 180 g ±5 g (ohne Zubehör)
- Abmessungen: 54 mm (L) × 36 mm (B) × 42 mm (H)
- Anschlussabstand: 18 mm Mitte-zu-Mitte (horizontale Anschlüsse)
- Betätigungskraft: 2,5 N (Druckknopf), 1,8 N (Rollenhebel)
- Lebensdauer: ≥1.000.000 Schaltvorgänge (unter Nennbedingungen)
Kompaktes mechanisches Ventil zur manuellen oder gerätegesteuerten pneumatischen Schaltungssteuerung. Es bietet multidirektionale Montagemöglichkeiten und ist korrosionsbeständig. Die Zwei-Port-Abluftführung gewährleistet eine schnelle Reaktionszeit (≤ 15 ms). Für eine längere Dichtungslebensdauer wird gefilterte Druckluft (5–50 µm) benötigt; Ölnebelschmierung wird empfohlen.
- Spannvorrichtungen
- Not-Aus-Schalter der Förderanlage
- Halbleiter-Handhabungsgeräte
- Spannvorrichtungen für Textilmaschinen
- pneumatische Tore für die Lebensmittelverarbeitung
- Automatische Türsicherheitsverriegelungen
Wartungstipp:
Schmieren Sie den Kolbenmechanismus alle 6 Monate mit ISO VG32 Turbinenöl.
Vermeiden Sie seitliche Belastungen von mehr als 5 N an den Betätigungsknöpfen. Für vertikale Anwendungen
Für die Montage sind Halterungsmuttern (separat erhältlich) zu verwenden.
| Eigentum | Immobilienwert |
|---|---|
| Artikelnummer | M5B05 |
| Position | 5 Anschlüsse, 2 Positionen |
| Portgröße | M5 |
