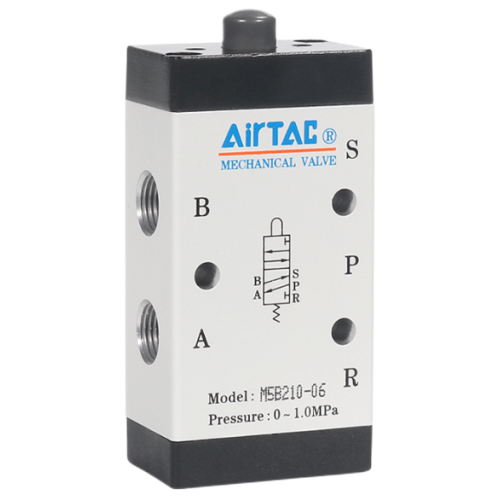

Airtac M5B Mechanisches Basisventil M5B11006G
2. Die Serien M5B/M5R/M5L nutzen eine extern zugeführte Betätigungskraft über mechanische Schnittstellen und eignen sich für Positionserfassungs- oder Endschalteranwendungen.
3. Die Serien M5C/M5D/M5Y/M5PF/M5PM/M5PP/M5PL/M5HS zeichnen sich durch manuelle Bedienung und verschiedene Aktuatorkonfigurationen für diverse Anwendungsszenarien aus.
4. Die Schieberventilkonstruktion gewährleistet eine gleichbleibende Schaltkraft unabhängig vom Betriebsdruck (kein Gegendruckeffekt), die Konstruktion des Innendichtrings sorgt für zuverlässige Abdichtung und reibungslosen Richtungswechsel;
5. Das ölfreie Schmiersystem macht Wartungsarbeiten überflüssig;
6. Die Möglichkeit der Montage in mehreren Positionen erhöht die Flexibilität bei der Installation.
7. Metallantriebe der Serien M5C/M5D/M5Y/M5R/M5L bieten eine verlängerte Lebensdauer bei gleichzeitig erhöhter Stabilität.
Kategorie: Mechanische Ventile, Marke: AirTAC, Serie: M5B
AirTAC M5B Basis-Mechanikventil M5B11006G Spezifikationen
- Modell: M5B11006G
- Typ: 3/2-Wege-Ventil mit manueller Betätigung (Federrückstellung)
- Anschlussgröße: PT1/8 (entspricht G1/8)
- Gewindenorm: ISO 228/1 (BSPP)
- Betriebsdruck: 0,1–0,8 MPa (14,5–116 PSI)
- Maximale Durchflussrate: 750 l/min (ANR)
- Ventilkörpermaterial: Eloxiertes Aluminium
- Dichtungsmaterial: NBR (Nitrilkautschuk)
- Temperaturbereich: -20℃ bis 80℃ (-4°F bis 176°F)
- Betätigungskraft: ≤15 N (manuelle Hebelbetätigung)
- Gewicht: 220 g ±5 g
- Abmessungen: 58 mm (L) × 34 mm (B) × 72 mm (H)
- Anschlusskonfiguration: 3 Anschlüsse (P: Druck, A: Auslass, R: Abluft)
- Reaktionszeit: Sofortige mechanische Betätigung
- Montageoptionen: Direkte Rohrleitungs- oder Unterbaumontage
Robustes manuelles Notbetätigungsventil für Notbetrieb und Systemprüfung. Es ermöglicht stromloses Betätigen mit haptischem Feedback-Hebel und ist ideal für Wartungsarbeiten, die eine direkte mechanische Steuerung erfordern. Die hart eloxierte Oberfläche bietet Korrosionsbeständigkeit in feuchten Umgebungen.
- Not-Aus-Systeme für Produktionslinien
- Wartungsbypass für pneumatische Systeme
- Manuelle Übersteuerung der automatisierten Ausrüstung
- Bildungseinrichtungen
- Hydrauliksystem-Pilotsteuerungen
Installationshinweis:
Gewindedichtungen während der Montage mit PTFE-Band einfetten.
Stellen Sie sicher, dass der Hebel einen ungehinderten Schwenkradius von 120° hat.
Kompatibel mit pneumatischen Systemen, die der Norm ISO 15407-1 entsprechen.
| Eigentum | Immobilienwert |
|---|---|
| Artikelnummer | M5B11006G |
| Position | 5 Anschlüsse, 2 Positionen |
| Portgröße | Teil 1/8 |
