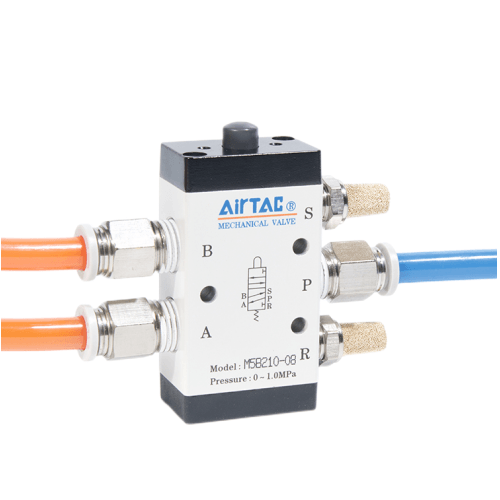

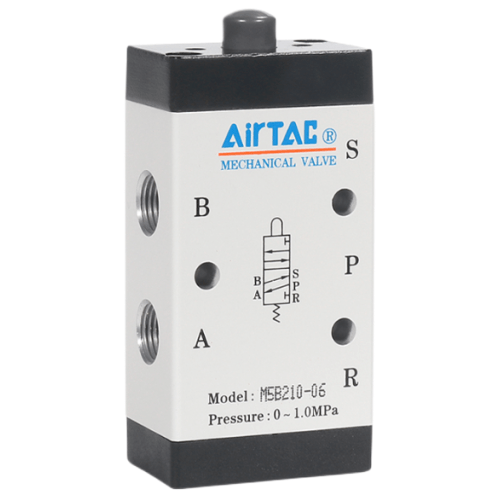

Airtac M5B Mechanisches Basisventil M5B21006
2. Die Serien M5B/M5R/M5L nutzen eine extern zugeführte Betätigungskraft über mechanische Schnittstellen und eignen sich für Positionserfassungs- oder Endschalteranwendungen.
3. Die Serien M5C/M5D/M5Y/M5PF/M5PM/M5PP/M5PL/M5HS zeichnen sich durch manuelle Bedienung und verschiedene Aktuatorkonfigurationen für diverse Anwendungsszenarien aus.
4. Die Schieberventilkonstruktion gewährleistet eine gleichbleibende Schaltkraft unabhängig vom Betriebsdruck (kein Gegendruckeffekt), die Konstruktion des Innendichtrings sorgt für zuverlässige Abdichtung und reibungslosen Richtungswechsel;
5. Das ölfreie Schmiersystem macht Wartungsarbeiten überflüssig;
6. Die Möglichkeit der Montage in mehreren Positionen erhöht die Flexibilität bei der Installation.
7. Metallantriebe der Serien M5C/M5D/M5Y/M5R/M5L bieten eine verlängerte Lebensdauer bei gleichzeitig erhöhter Stabilität.
Kategorie: Mechanische Ventile, Marke: AirTAC, Serie: M5B
AirTAC M5B Basis-Mechanikventil M5B21006 – Technische Details
- Modell: M5B21006
- Typ: Mechanischer 3/2-Wege-Hebelmechanismus (Federrückstellung)
- Anschlussgröße: PT1/8 (G1/8 optional)
- Gewindenorm: ISO 228/ISO 6149 kompatibel
- Betriebsdruck: 0,05–1,0 MPa
- Maximale Durchflussrate: 450 NL/min (ANR)
- Betätigungskraft: ≤ 3,5 N Hebelbetätigung
- Gehäusematerial: Aluminiumlegierung (hart eloxiert)
- Dichtungsmaterial: HNBR-Kautschuk (hochnitrilhaltiger Kautschuk)
- Temperaturbereich: -20℃ bis 80℃ (bei trockener Luft)
- Gewicht: 220 g ±5 %
- Abmessungen: 50 mm (L) × 30 mm (B) × 55 mm (H)
- Anschlussabstand: 18 mm Mitte-zu-Mitte
- Montageoptionen: Direkte Verrohrung oder Unterbaumontage
- Lebensdauer: ≥2 Millionen Operationen
Manuelles Notbetätigungsventil mit haptischem Feedback, entwickelt für Notsteuerung und Systemprüfung. Betrieb ohne Stromzufuhr möglich, Schutzart IP67 gegen Partikel- und Wassereintritt. Der verchromte Hebel gewährleistet eine leichtgängige Betätigung auch mit Handschuhen. Kompatibel mit Druckluft der Klasse ISO 8573-1:2010 [3:4:3].
- Not-Aus-Systeme für Produktionslinien
- Pneumatische Trainingsgeräte und Lehrmittel
- Sicherheitsfreigaben für Förderbänder im Materialtransport
- manuelle Überbrückungsstationen für Textilmaschinen
- Umgehung der Wartung von Lebensmittelverarbeitungsanlagen
Bewährte Installationsmethoden:
Gewindedichtungen vor der Montage mit PTFE-Band einfetten.
Bei horizontaler Montage muss die Hebelachse innerhalb eines Winkels von ±30° zur Vertikalen positioniert werden.
Empfohlene Wartung: Reinigen Sie die Innenteile alle 5.000 Betriebsstunden mit einem Ultraschallbad.
Wichtiger Hinweis:
Nicht geeignet für Vakuumanwendungen oder aggressive Medien.
Beim Einsatz in pneumatischen Kreisläufen muss stets ein nachgeschalteter Filter (mindestens 5 μm) installiert werden.
| Eigentum | Immobilienwert |
|---|---|
| Artikelnummer | M5B21006 |
| Position | 5 Anschlüsse, 2 Positionen |
| Portgröße | Teil 1/8 |
