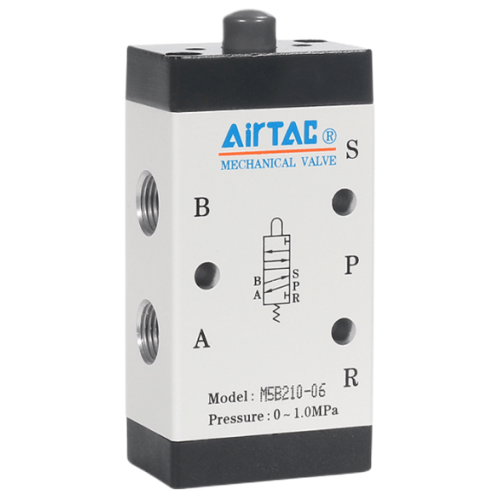

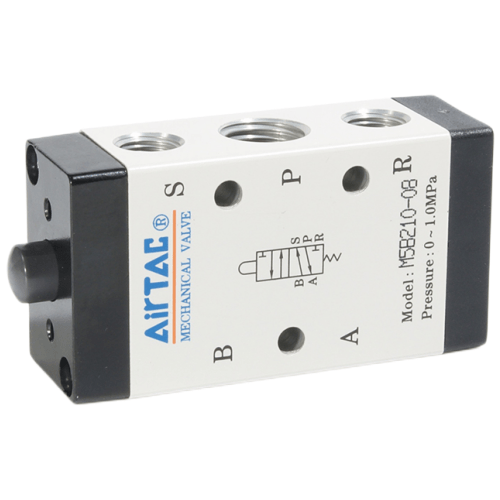

Airtac M5B Mechanisches Basisventil M5B21008
2. Die Serien M5B/M5R/M5L nutzen eine extern zugeführte Betätigungskraft über mechanische Schnittstellen und eignen sich für Positionserfassungs- oder Endschalteranwendungen.
3. Die Serien M5C/M5D/M5Y/M5PF/M5PM/M5PP/M5PL/M5HS zeichnen sich durch manuelle Bedienung und verschiedene Aktuatorkonfigurationen für diverse Anwendungsszenarien aus.
4. Die Schieberventilkonstruktion gewährleistet eine gleichbleibende Schaltkraft unabhängig vom Betriebsdruck (kein Gegendruckeffekt), die Konstruktion des Innendichtrings sorgt für zuverlässige Abdichtung und reibungslosen Richtungswechsel;
5. Das ölfreie Schmiersystem macht Wartungsarbeiten überflüssig;
6. Die Möglichkeit der Montage in mehreren Positionen erhöht die Flexibilität bei der Installation.
7. Metallantriebe der Serien M5C/M5D/M5Y/M5R/M5L bieten eine verlängerte Lebensdauer bei gleichzeitig erhöhter Stabilität.
Kategorie: Mechanische Ventile, Marke: AirTAC, Serie: M5B
AirTAC M5B Basis-Mechanikventil M5B21008 – Technische Details
- Modell: M5B21008 (Basisserie)
- Ventiltyp: Mechanisches 5/2-Wege-Ventil (Federrückstellung)
- Portkonfiguration: M5-Thread-Ports (5 Ports)
- Betriebsdruckbereich: 0,05–1,0 MPa
- Maximale Durchflussrate: 450 NL/min (bei 0,5 MPa)
- Betriebstemperatur: -5℃ bis 80℃
- Dichtungsmaterial: HNBR (hydriertes Nitril)
- Betätigungskraft: ≤ 3,5 N, manuelle Bedienung
- Montageart: Direkte Verteilermontage (gemäß ISO 15407-1)
- Gewicht: 215 g ±5 g
- Abmessungen: 50 mm (L) × 25 mm (B) × 53 mm (H)
- Gewindetiefe am Anschluss: 8 mm Eingriffslänge
- Hysterese: ≤0,02 MPa
- Schutzart: IP67 (staub- und wasserdicht)
Mechanisches Handventil mit manueller Notbetätigung, optimiert für pneumatische Mitteldrucksysteme mit präziser Richtungssteuerung. Ausgestattet mit Zwei-Positionen-Speicherfunktion und vibrationsdämpfender Spindel. Die verchromte Messingkonstruktion gewährleistet Langlebigkeit auch in feuchten Umgebungen. Entspricht den Luftqualitätsnormen ISO G3/4/5.
- Spannmechanismen für Produktionslinienvorrichtungen
- Zylindersequenzierung für Textilmaschinen
- Halbleiter-Handhabungsgeräte
- Pneumatische Aktuatoren für die Lebensmittelverarbeitung
- Zugtürsteuerungssysteme
Wartungshinweis:
Schmieren Sie die Drehpunkte alle 50.000 Zyklen mit ISO VG32 Pneumatiköl.
Um eine Fehlausrichtung des Schafts zu vermeiden, sollte bei der manuellen Bedienung eine seitliche Belastung vermieden werden.
| Eigentum | Immobilienwert |
|---|---|
| Artikelnummer | M5B21008 |
| Position | 5 Anschlüsse, 2 Positionen |
| Portgröße | Teil 1/4 |
