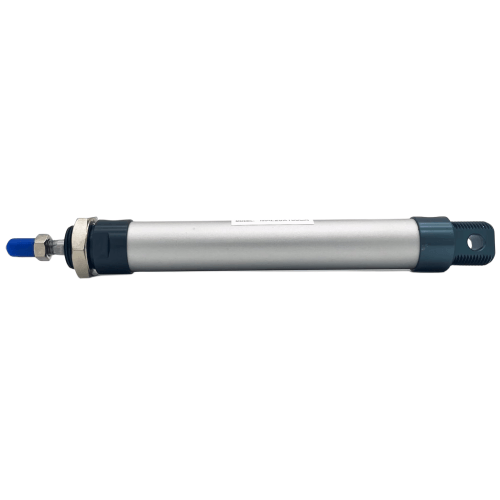

Airtac MAL32 Mini-Luftzylinder aus Aluminiumlegierung MAL32X100CA-H
2. Die vorderen und hinteren Endkappen sowie das Zylinderrohr sind mit Gewindeverbindungen versehen, um die Stabilität zu erhöhen.
3. Die asymmetrische, richtungsabhängige Dichtungsstruktur am Kolben gewährleistet kompakte Abmessungen bei gleichzeitig integrierter Ölbehälterfunktionalität;
4. Selbstschmierende Lagerführungen am vorderen Ende sorgen für überlegene Schmier- und Ausrichtungsleistung;
5. Mehrere Montageoptionen für flexible Installationskonfigurationen;
6. Umfassende Auswahl an Zylinderspezifikationen und Montagezubehör für kundenspezifische Lösungen.
Kategorie: Mini-Zylinder aus Aluminiumlegierung | Marke: AirTAC | Serie: MAL32
AirTAC MAL32X100CA-H Aluminium-Miniaturzylinder – Spezifikationen
- Modell: MAL32X100CA-H
- Typ: Doppeltwirkender Kompaktzylinder
- Bohrungsgröße: 32 mm
- Hub: 100 mm
- Betriebsdruck: 0,05–1,0 MPa
- Kolbengeschwindigkeit: 50–800 mm/s
- Umgebungstemperatur: -20℃ bis 80℃
- Mittlere Temperatur: 0–60℃
- Dämpfungstyp: Verstellbarer Gummipuffer
- Anschlussgröße: M5x0,8 (Standard), G1/8 optional
- Material: Gehäuse aus Aluminiumlegierung, Dichtungen aus NBR
- Gewicht: 0,68 kg (komplett montiert)
- Abmessungen: 178 mm (L) × 32 mm (Bohrung) × 40 mm (H) (bei mittlerem Hub)
- Stangengewinde: M10x1,25 (außen)
- Montageoptionen: Standard-/Axialmontage (Zubehör separat erhältlich)
- ISO-Norm: 6432-konform
Ultrakompakter Pneumatikzylinder aus präzisionsgefertigtem Aluminium mit Korrosionsschutzbehandlung. Die optimierte Strömungsführung gewährleistet einen ruhigen Lauf auch bei niedrigem Druck (0,05 MPa). Integrierte Dämpfungs-Einstellschrauben ermöglichen die Feinabstimmung der Endverzögerung. Optional ist eine magnetische Ausführung (mit dem Suffix „-M“) zur Positionserfassung erhältlich.
- Roboter-Endeffektor-Greifmechanismen
- Halbleiterwafer-Handhabungssysteme
- Pharmazeutische Blisterverpackungsmaschinen
- Präzisions-Linsenpoliergeräte
- Automatisierte Laborprobenbearbeiter
Installationshinweis:
Für die vertikale Montage an beiden Enden Sicherungsmuttern verwenden. Mit Hydrauliköl ISO VG32 schmieren.
Bei Betrieb in trockener Gasumgebung. Maximale Seitenlast: 15 N bei maximaler Ausdehnung.
| Eigentum | Immobilienwert |
|---|---|
| Artikelnummer | MAL32X100CA-H |
| Rückabdeckungstyp | Schwenkbarer Typ |
| Montageart | Ohne Montagezubehör |
| Verstanden. Bitte geben Sie die genauen Attributnamen in spitzen Klammern an, und ich werde Ihnen die korrekten englischen Übersetzungen gemäß der offiziellen AIRTAC-Terminologie zukommen lassen. Beispiel: Benutzereingabe: <缸径> Mein Ergebnis: Langeweile | Betriebstemperatur: -20-70 °C Geschwindigkeitsbereich: 30-800 mm/s |
| Portgröße | Teil 1/8 |
| Magnet | Nicht magnetisch |
| Bohrungsdurchmesser | <32 mm> |
| Schlaganfall | 100 mm |
