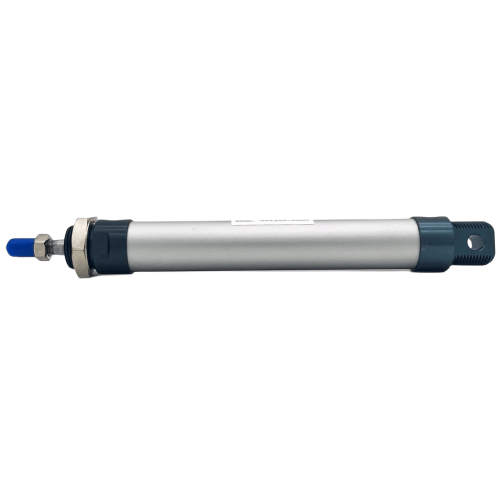

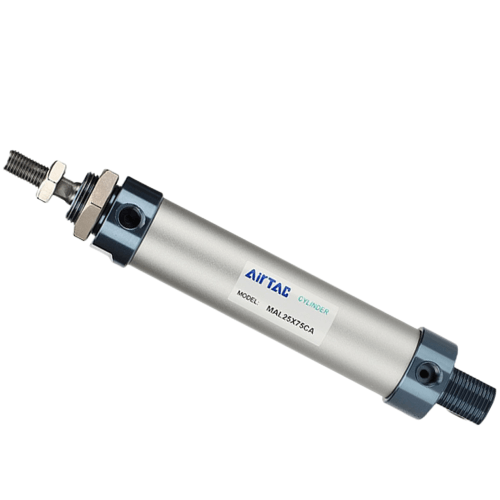

Airtac MAL32 Mini-Luftzylinder aus Aluminiumlegierung MAL32X105CA
2. Die vorderen und hinteren Endkappen sowie das Zylinderrohr sind mit Gewindeverbindungen versehen, um die Stabilität zu erhöhen.
3. Die asymmetrische, richtungsabhängige Dichtungsstruktur am Kolben gewährleistet kompakte Abmessungen bei gleichzeitig integrierter Ölbehälterfunktionalität;
4. Selbstschmierende Lagerführungen am vorderen Ende sorgen für überlegene Schmier- und Ausrichtungsleistung;
5. Mehrere Montageoptionen für flexible Installationskonfigurationen;
6. Umfassende Auswahl an Zylinderspezifikationen und Montagezubehör für kundenspezifische Lösungen.
Kategorie: Mini-Zylinder aus Aluminiumlegierung | Marke: AirTAC | Serie: MAL32
AirTAC MAL32X105CA Aluminium-Miniaturzylinder – Spezifikationen
- Modell: MAL32X105CA
- Typ: Doppeltwirkender Kompaktzylinder
- Bohrungsgröße: 32 mm
- Hub: 105 mm
- Betriebsdruck: 0,05–1,0 MPa
- Temperaturbereich: -5 °C bis 80 °C
- Dämpfungsart: Verstellbarer Gummipuffer (an beiden Enden)
- Montageart: Standardausführung (optional mit Fuß-/Axialbefestigung)
- Anschlussgröße: M5x0,8 (Standard) mit optionalem NPT1/8-Adapter
- Material: Lauf aus Aluminiumlegierung, hart eloxiert
- Dichtungsmaterial: NBR (Nitril) mit Fettrückhaltung
- Gewicht: 0,68 kg (ohne Zubehör)
- Abmessungen:
- Gesamtlänge: 198 mm (Hub 105 + minimale eingefahrene Länge)
- Gehäusedurchmesser: 32 mm (präzise Bohrung 32 ± 0,1 mm)
- Lochabstand für die Montage: 25 mm (Mitte zu Mitte)
- Stangengewinde: M10x1,25 Außengewinde
Ultrakompakter Pneumatikzylinder, optimiert für platzsparende Automatisierungssysteme. Gefertigt aus korrosionsbeständigem, eloxiertem Aluminium und mit präzisionsgehonter Bohrung für reibungslosen Betrieb. Der integrierte Dämpfungsmechanismus reduziert Stoßgeräusche und gewährleistet eine Lebensdauer von 0,5 Millionen Zyklen. Kompatibel mit Montagezubehör nach ISO 6432.
- Roboter zur Handhabung von Halbleiterwafern
- Tablettenpressmaschinen für die Pharmaindustrie
- Aktuatoren für Förderband-Sortiertore
- Positionierer für Kfz-Prüfgeräte
- Vertikale Hebemechanismen für Lebensmittelverpackungen
Installationstipp:
Bei vertikalen Montagearbeiten mit einem Winkel von mehr als 45° verwenden Sie optionale Führungsbügel, um ein Umkippen zu verhindern.
Seitenbelastung der Kolbenstange. Für feuchte Umgebungen mit ISO VG32 Turbinenöl schmieren.
| Eigentum | Immobilienwert |
|---|---|
| Artikelnummer | MAL32X105CA |
| Rückabdeckungstyp | Schwenkbarer Typ |
| Montageart | Ohne Montagezubehör |
| Verstanden. Bitte geben Sie die genauen Attributnamen in spitzen Klammern an, und ich werde Ihnen die korrekten englischen Übersetzungen gemäß der offiziellen AIRTAC-Terminologie zukommen lassen. Beispiel: Benutzereingabe: <缸径> Mein Ergebnis: Langeweile | Betriebstemperatur: -20-70 °C Geschwindigkeitsbereich: 30-800 mm/s |
| Portgröße | Teil 1/8 |
| Magnet | Nicht magnetisch |
| Bohrungsdurchmesser | <32 mm> |
| Schlaganfall | 105 mm |
