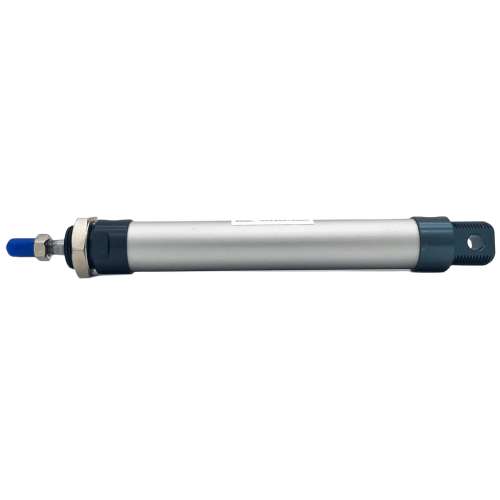

Airtac MAL32 Mini-Luftzylinder aus Aluminiumlegierung MAL32X105SCA
2. Die vorderen und hinteren Endkappen sowie das Zylinderrohr sind mit Gewindeverbindungen versehen, um die Stabilität zu erhöhen.
3. Die asymmetrische, richtungsabhängige Dichtungsstruktur am Kolben gewährleistet kompakte Abmessungen bei gleichzeitig integrierter Ölbehälterfunktionalität;
4. Selbstschmierende Lagerführungen am vorderen Ende sorgen für überlegene Schmier- und Ausrichtungsleistung;
5. Mehrere Montageoptionen für flexible Installationskonfigurationen;
6. Umfassende Auswahl an Zylinderspezifikationen und Montagezubehör für kundenspezifische Lösungen.
Kategorie: Mini-Zylinder aus Aluminiumlegierung | Marke: AirTAC | Serie: MAL32
AirTAC MAL32X105SCA Aluminium-Miniaturzylinder – Spezifikationen
- Modell: MAL32X105SCA
- Typ: Einfachwirkender Federrücksteller (Kompaktbaureihe)
- Bohrungsgröße: 32 mm
- Hub: 105 mm
- Betriebsdruck: 0,05–1,0 MPa
- Betriebstemperatur: -20℃ bis 80℃
- Dämpfung: Verstellbarer Gummipuffer
- Anschlussgröße: M5x0,8 (Standard) / NPT1/8 optional
- Kolbengeschwindigkeit: 50–800 mm/s
- Gewicht: 0,52 kg (ohne Zubehör)
- Abmessungen: 165 mm (L) × 40 mm (B) × 40 mm (H)
- Stangenende: Innengewinde M10x1,25
- Material: Gehäuse aus Aluminiumlegierung, Dichtungen aus NBR
- Montagearten: Basistyp (ohne vormontiertes Zubehör)
Ultrakompakter Pneumatikzylinder aus präzisionsgefertigtem Aluminium mit hart eloxierter Oberfläche. Die durchgehende Kolbenstange ermöglicht zwei Montageoptionen und optional eine magnetische Sensorik. Die integrierte, verschleißfeste Führungsbuchse gewährleistet einen reibungslosen Betrieb auch bei häufigen Schaltvorgängen. Benötigt Druckluft der Klasse 3 oder höher gemäß ISO 8573-1.
- Roboter zur Handhabung von Halbleiterwafern
- Pharmazeutische Blisterverpackungsmaschinen
- Optische Inspektionsgeräte für Leiterplatten
- Aktuatoren für automatische Kaffeemaschinen
- Hilfsmechanismen für 3D-Drucker
Installationshinweis:
Bei vertikalen Montageanwendungen mit Drücken über 0,6 MPa sind externe Führungsmechanismen zu verwenden.
Für die Erstinbetriebnahme mit Hydrauliköl ISO VG32 schmieren. Maximale Seitenlast: 15 N.
| Eigentum | Immobilienwert |
|---|---|
| Artikelnummer | MAL32X105SCA |
| Rückabdeckungstyp | Schwenkbarer Typ |
| Montageart | Ohne Montagezubehör |
| Verstanden. Bitte geben Sie die genauen Attributnamen in spitzen Klammern an, und ich werde Ihnen die korrekten englischen Übersetzungen gemäß der offiziellen AIRTAC-Terminologie zukommen lassen. Beispiel: Benutzereingabe: <缸径> Mein Ergebnis: Langeweile | Betriebstemperatur: -20-70 °C Geschwindigkeitsbereich: 30-800 mm/s |
| Portgröße | Teil 1/8 |
| Magnet | S-Magnetisch |
| Bohrungsdurchmesser | <32 mm> |
| Schlaganfall | 105 mm |
