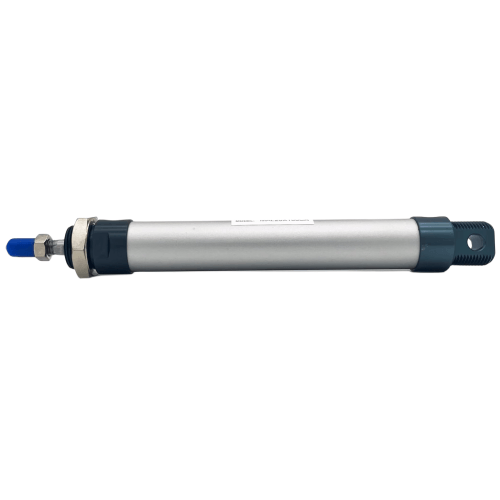

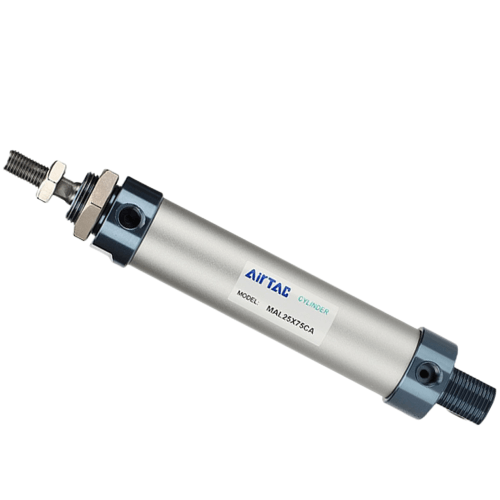

Airtac MAL32 Mini-Luftzylinder aus Aluminiumlegierung MAL32X105SU
2. Die vorderen und hinteren Endkappen sowie das Zylinderrohr sind mit Gewindeverbindungen versehen, um die Stabilität zu erhöhen.
3. Die asymmetrische, richtungsabhängige Dichtungsstruktur am Kolben gewährleistet kompakte Abmessungen bei gleichzeitig integrierter Ölbehälterfunktionalität;
4. Selbstschmierende Lagerführungen am vorderen Ende sorgen für überlegene Schmier- und Ausrichtungsleistung;
5. Mehrere Montageoptionen für flexible Installationskonfigurationen;
6. Umfassende Auswahl an Zylinderspezifikationen und Montagezubehör für kundenspezifische Lösungen.
Kategorie: Mini-Zylinder aus Aluminiumlegierung | Marke: AirTAC | Serie: MAL32
AirTAC MAL32X105SU Aluminium-Minizylinder – Spezifikationen
- Modell: MAL32X105SU
- Bohrungsgröße: 32 mm
- Hub: 105 mm
- Material: Gehäuse aus eloxierter Aluminiumlegierung, Kolbenstange aus Edelstahl
- Betriebsdruck: 0,05–1,0 MPa
- Temperaturbereich: -20℃ bis 80℃
- Dämpfungsart: Verstellbarer Gummipuffer
- Montageart: Standardausführung (axiale Befestigungslöcher)
- Anschlussgröße: M5x0,8 (Standard), G1/8 optional
- Kolbengeschwindigkeit: 50–700 mm/s
- Dichtungsmaterial: NBR (Nitrilkautschuk)
- Gewicht: 0,45 kg (nur Gehäuse), 0,68 kg (mit Zubehör)
- Abmessungen: 105 mm (L) × Φ32 mm (Durchmesser) × 25 mm (Abstand der Befestigungslöcher)
- ISO-Norm: 6432-konform
- Schutzart: IP54 (Standarddichtungen)
Dieser ultrakompakte Pneumatikzylinder vereint leichtes Aluminium mit präziser Fertigung. Er verfügt über eine gegenläufige Funktion mit integrierten Dämpfungs-Einstellschrauben für sanftes Anfahren. Die korrosionsbeständige Konstruktion beinhaltet eine hartverchromte Kolbenstange (HCP-15 μm) für lange Lebensdauer auch in feuchten Umgebungen.
- Roboter zur Handhabung von Halbleiterwafern
- Pharmazeutische Blisterverpackungsmaschinen
- Automatisierte optische Inspektionsgeräte (AOI)
- Förderbandumlenker für die Lebensmittelverarbeitung
- 3D-Drucker-Filamentspannungssysteme
Installationshinweis:
Vor der ersten Inbetriebnahme mit Hydrauliköl ISO VG32 schmieren.
Beim Ausrichten muss ein Mindestabstand von 0,5 mm zwischen Stangenende und Last eingehalten werden.
Bei vertikaler Montage ist eine Kontermutter (ASNU6) zu verwenden, um eine Drehung der Kolbenstange zu verhindern.
| Eigentum | Immobilienwert |
|---|---|
| Artikelnummer | MAL32X105SU |
| Rückabdeckungstyp | Flachheck-Typ |
| Montageart | Ohne Montagezubehör |
| Verstanden. Bitte geben Sie die genauen Attributnamen in spitzen Klammern an, und ich werde Ihnen die korrekten englischen Übersetzungen gemäß der offiziellen AIRTAC-Terminologie zukommen lassen. Beispiel: Benutzereingabe: <缸径> Mein Ergebnis: Langeweile | Betriebstemperatur: -20-70 °C Geschwindigkeitsbereich: 30-800 mm/s |
| Portgröße | Teil 1/8 |
| Magnet | S-Magnetisch |
| Bohrungsdurchmesser | <32 mm> |
| Schlaganfall | 105 mm |
