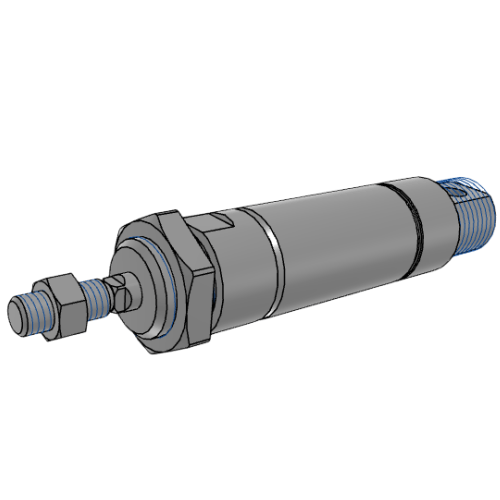

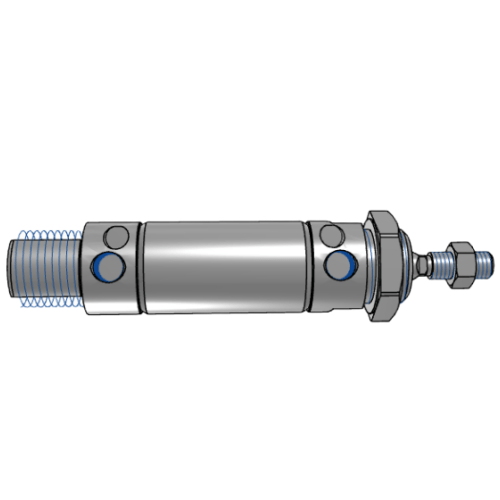

Airtac MBLC Mini-Luftzylinder aus Aluminiumlegierung MBLC20X100CA
2. Die genietete Aluminium-Verkleidungsstruktur integriert die vorderen und hinteren Abdeckungen mit dem Leichtmetallzylinder und gewährleistet so eine robuste Verbindungsstabilität.
3. Das patentierte bidirektionale Dichtungsprofil am Kolben ermöglicht kompakte Abmessungen bei gleichzeitig integrierter Ölbehälterfunktionalität;
4. Mehrere Konfigurationsmöglichkeiten für die Rückabdeckung optimieren die Montageflexibilität;
5. Umfassendes Angebot an Zylinderspezifikationen und Montagezubehör für kundenspezifische Lösungen.
Kategorie: Mini-Zylinder aus Aluminiumlegierung | Marke: Airtac | Serie: MBLC
AirTAC MBLC Serie Aluminium-Minizylinder MBLC20X100CA Spezifikationen
- Modell: MBLC20X100CA
- Typ: Doppeltwirkender Minizylinder
- Bohrungsgröße: 20 mm (ISO 6432-Norm)
- Hub: 100 mm (einstellbarer Hub verfügbar)
- Betriebsdruck: 0,05–1,0 MPa
- Dämpfung: Verstellbarer Gummipuffer (an beiden Enden)
- Montageart: Standardausführung (Zubehörhalterungen optional)
- Anschlussgröße: M5x0,8 (Standard) mit optionalem NPT1/8-Adapter
- Material: Gehäuse aus Aluminiumlegierung, Dichtungen aus NBR
- Temperaturbereich: -10℃ bis 80℃
- Kolbengeschwindigkeit: 50–700 mm/s
- Gewicht: 0,48 kg (ohne Zylinder)
- Abmessungen: 140 mm (L) × 34 mm (B) × 34 mm (H) (in der Mittelstellung)
- Stangengewinde: M6x1,0 Außengewinde
- Schutzart: IP54 (Standarddichtungen)
- ISO-Zertifizierung: Entspricht ISO 6432:2015
Ultrakompakter Aluminiumzylinder, speziell für Automatisierungssysteme mit begrenztem Platzangebot. Präzisionsgefertigte Führungsringe sorgen für reibungslosen Betrieb und minimieren Ruckgleiten. Die eloxierte Oberfläche bietet erhöhte Korrosionsbeständigkeit in feuchten Umgebungen. Benötigt 5 µm gefilterte Druckluft mit Schmierstoff (ISO VG32 empfohlen).
- PCB-Handhabungsroboter in der Elektronikfertigung
- Präzisionsspannmechanismen in CNC-Werkzeugwechslern
- Betätigungssysteme für medizinische Geräte
- Schiebermechanismen für Lebensmittelverpackungsmaschinen
- Halbleiterwafer-Bearbeitungsanlagen
Installationstipp:
Beim Ausrichten muss ein Mindestabstand von 0,5 mm zwischen Stangenende und Last eingehalten werden.
Bei vertikaler Montage sind Verdrehsicherungen zu verwenden, wenn Torsionsbelastungen auftreten.
| Eigentum | Immobilienwert |
|---|---|
| Artikelnummer | MBLC20X100CA |
| Rückabdeckungstyp | Schwenkbarer Typ |
| Montageart | Ohne Montagezubehör |
| Verstanden. Bitte geben Sie die genauen Attributnamen in spitzen Klammern an, und ich werde Ihnen die korrekten englischen Übersetzungen gemäß der offiziellen AIRTAC-Terminologie zukommen lassen. Beispiel: Benutzereingabe: <缸径> Mein Ergebnis: Langeweile | Betriebstemperatur: -20-70 °C Geschwindigkeitsbereich: 30-800 mm/s |
| Portgröße | Teil 1/8 |
| Magnet | Nicht magnetisch |
| Bohrungsdurchmesser | <20 mm> |
| Schlaganfall | 100 mm |
