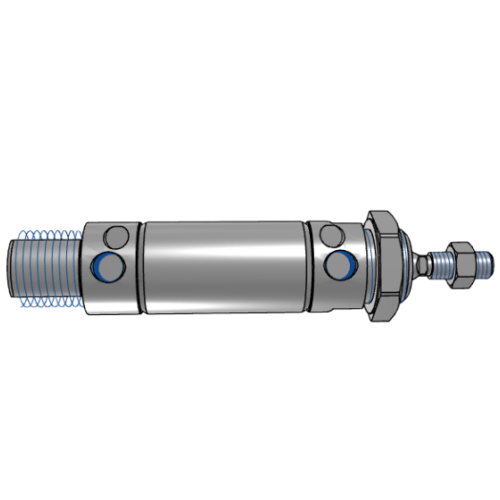

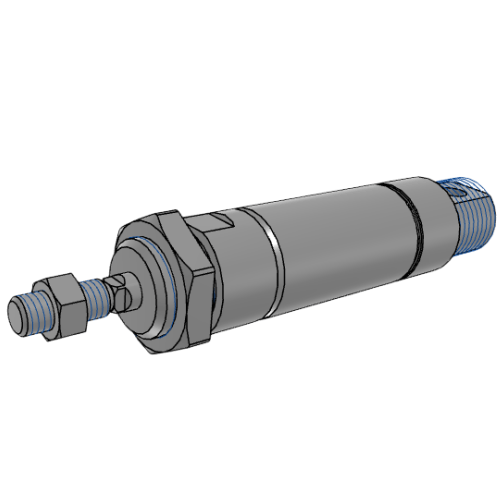

Airtac MBLC Mini-Luftzylinder aus Aluminiumlegierung MBLC20X100SCA
2. Die genietete Aluminium-Verkleidungsstruktur integriert die vorderen und hinteren Abdeckungen mit dem Leichtmetallzylinder und gewährleistet so eine robuste Verbindungsstabilität.
3. Das patentierte bidirektionale Dichtungsprofil am Kolben ermöglicht kompakte Abmessungen bei gleichzeitig integrierter Ölbehälterfunktionalität;
4. Mehrere Konfigurationsmöglichkeiten für die Rückabdeckung optimieren die Montageflexibilität;
5. Umfassendes Angebot an Zylinderspezifikationen und Montagezubehör für kundenspezifische Lösungen.
Kategorie: Mini-Zylinder aus Aluminiumlegierung | Marke: Airtac | Serie: MBLC
AirTAC MBLC Serie Aluminium Miniaturzylinder MBLC20X100SCA Spezifikationen
- Modell: MBLC20X100SCA
- Typ: Einfachwirkender Federrücksteller (Drucktyp)
- Bohrungsgröße: 20 mm
- Hub: 100 mm
- Betriebsdruck: 0,1–0,9 MPa
- Temperaturbereich: -20℃ bis 80℃
- Anschlussgröße: M5x0,8 (1/8" NPT optional)
- Polsterung: Verstellbares Luftkissen
- Material: Gehäuse aus eloxierter Aluminiumlegierung, Kolbenstange aus Edelstahl
- Dichtungsmaterial: NBR (Nitrilkautschuk)
- Montageart: Frontflansch (SCA-Variante) mit Standard-Zubehörschlitzen
- Gewicht: 0,65 kg (ohne Zubehör)
- Abmessungen: 160 mm (L) × 40 mm (B) × 40 mm (H) (bei voller Ausdehnung)
- Stangengewinde: M6x1,0 Außengewinde
- Maximale theoretische Kraft: 28,3 N bei 0,5 MPa
- ISO-Norm: 6432-konform
Ultrakompakter Linearantrieb, der Korrosionsbeständigkeit mit platzsparendem Design vereint. Ausgestattet mit präzisionsgeschliffener Stange und doppeltem Dichtungssystem zur Leckagevermeidung. Die eloxierte Oberfläche erhöht die Verschleißfestigkeit in staubigen Umgebungen. Benötigt 5–40 µm gefilterte Druckluft mit ISO VG32-Schmierstoff (optional).
- Roboter zur Handhabung von Halbleiterwafern
- Pharmazeutische Blisterverpackungsmaschinen
- Automatisierte Mikroskoptischpositionierung
- Kompakte Spannvorrichtungen in CNC-Werkzeugwechslern
- Produktauswerfer von Verkaufsautomaten
Installationshinweis:
Bei vertikaler Montage die maximale Nutzlast um 30 % reduzieren. Antivibrationsmaßnahmen anwenden.
Dämpfungselemente bei Verwendung in Hochfrequenz-Wechselschwingsystemen (>5Hz).
Für Wartungsarbeiten ist ein Mindestfreiraum von 200 mm hinter dem Stangenende erforderlich.
| Eigentum | Immobilienwert |
|---|---|
| Artikelnummer | MBLC20X100SCA |
| Rückabdeckungstyp | Schwenkbarer Typ |
| Montageart | Ohne Montagezubehör |
| Verstanden. Bitte geben Sie die genauen Attributnamen in spitzen Klammern an, und ich werde Ihnen die korrekten englischen Übersetzungen gemäß der offiziellen AIRTAC-Terminologie zukommen lassen. Beispiel: Benutzereingabe: <缸径> Mein Ergebnis: Langeweile | Betriebstemperatur: -20-70 °C Geschwindigkeitsbereich: 30-800 mm/s |
| Portgröße | Teil 1/8 |
| Magnet | S-Magnetisch |
| Bohrungsdurchmesser | <20 mm> |
| Schlaganfall | 100 mm |
