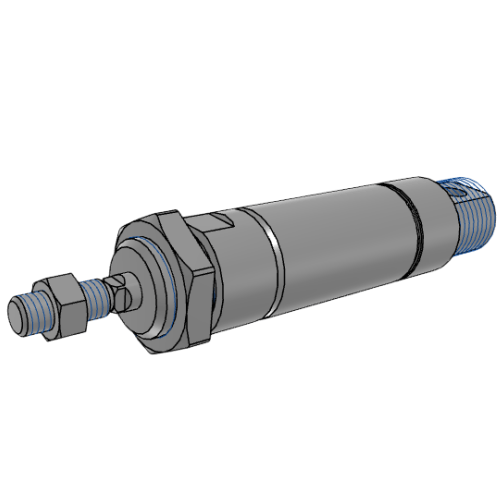

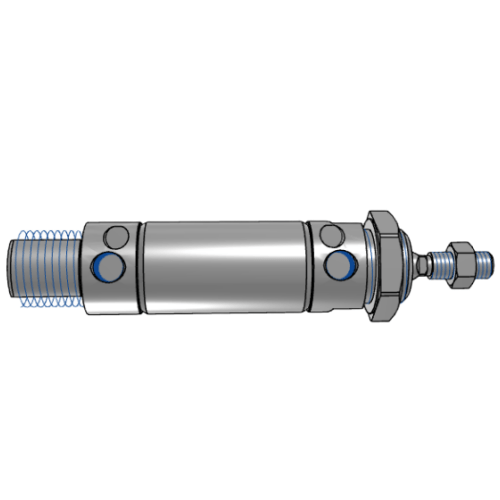

Airtac MBLC Mini-Luftzylinder aus Aluminiumlegierung MBLC20X100U
2. Die genietete Aluminium-Verkleidungsstruktur integriert die vorderen und hinteren Abdeckungen mit dem Leichtmetallzylinder und gewährleistet so eine robuste Verbindungsstabilität.
3. Das patentierte bidirektionale Dichtungsprofil am Kolben ermöglicht kompakte Abmessungen bei gleichzeitig integrierter Ölbehälterfunktionalität;
4. Mehrere Konfigurationsmöglichkeiten für die Rückabdeckung optimieren die Montageflexibilität;
5. Umfassendes Angebot an Zylinderspezifikationen und Montagezubehör für kundenspezifische Lösungen.
Kategorie: Mini-Zylinder aus Aluminiumlegierung | Marke: Airtac | Serie: MBLC
AirTAC MBLC20X100U Aluminium-Minizylinder – Spezifikationen
- Modell: MBLC20X100U
- Bohrungsgröße: 20 mm
- Hub: 100 mm
- Betriebsdruck: 0,05–1,0 MPa
- Temperaturbereich: -20℃ bis 80℃
- Anschlussgröße: M5x0,8 (zwei Anschlüsse)
- Dämpfung: Verstellbarer Gummipuffer
- Montageart: Standard-Frontflansch (ISO 15552-Norm)
- Material: Gehäuse aus eloxiertem Aluminium, Kolbenstange aus Edelstahl
- Dichtungsmaterial: NBR/PU (Nitril/Polyurethan-Mischung)
- Gewicht: ca. 0,45 kg (mit Standardzubehör)
- Abmessungen: 36 mm (B) × 36 mm (H) × 148 mm (L) (eingefahrene Länge)
- Stangengewinde: M6x1,0 Außengewinde
- Maximale Geschwindigkeit: 500–800 mm/s (geschmiert)
- ISO-Norm: 6432 (Kompaktzylinderbaureihe)
- Optionales Zubehör: Magnetring (D-M9N), Sensornut kompatibel
Ultrakompakter Aluminiumzylinder, optimiert für platzsparende Automatisierungssysteme. Ausgestattet mit präzisionsgehontem Zylinderrohr (Ra ≤ 0,2 μm) und doppelter Kolbendichtung für absolut leckagefreien Betrieb. Vorgeschmiert mit lebensmittelechtem H1-Fett (optional auch als Trockenversion erhältlich). Benötigt 40 μm gefilterte Druckluft mit einem Ölgehalt von ≤ 5 mg/m³.
- PCB-Handhabungsroboter in der Elektronikfertigung
- Präzisionsspannung in CNC-Werkzeugwechslern
- Betätigung von Dosierventilen in Lebensmittelverpackungslinien
- Mikropositioniertische in optischen Geräten
- Steuerung von Lüftungsklappen in medizinischen Geräten
Installationshinweis:
Bei vertikaler Montage die maximale Tragfähigkeit um 30 % reduzieren. Alle 500 km Hubstrecke neu schmieren.
Verwenden Sie Kontermuttern (nicht im Lieferumfang enthalten) zur Einstellung der Endposition. Vermeiden Sie Seitenkräfte über 15 N.
| Eigentum | Immobilienwert |
|---|---|
| Artikelnummer | MBLC20X100U |
| Rückabdeckungstyp | Flachheck-Typ |
| Montageart | Ohne Montagezubehör |
| Verstanden. Bitte geben Sie die genauen Attributnamen in spitzen Klammern an, und ich werde Ihnen die korrekten englischen Übersetzungen gemäß der offiziellen AIRTAC-Terminologie zukommen lassen. Beispiel: Benutzereingabe: <缸径> Mein Ergebnis: Langeweile | Betriebstemperatur: -20-70 °C Geschwindigkeitsbereich: 30-800 mm/s |
| Portgröße | Teil 1/8 |
| Magnet | Nicht magnetisch |
| Bohrungsdurchmesser | <20 mm> |
| Schlaganfall | 100 mm |
