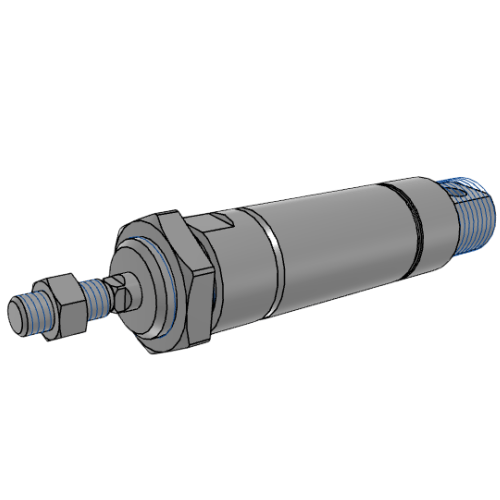

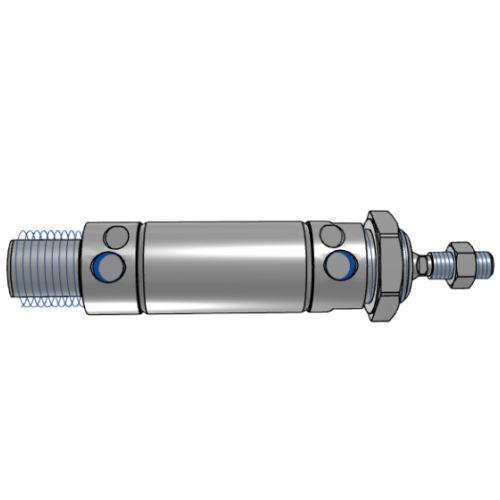

Airtac MBLC Mini-Luftzylinder aus Aluminiumlegierung MBLC20X10CA
2. Die genietete Aluminium-Verkleidungsstruktur integriert die vorderen und hinteren Abdeckungen mit dem Leichtmetallzylinder und gewährleistet so eine robuste Verbindungsstabilität.
3. Das patentierte bidirektionale Dichtungsprofil am Kolben ermöglicht kompakte Abmessungen bei gleichzeitig integrierter Ölbehälterfunktionalität;
4. Mehrere Konfigurationsmöglichkeiten für die Rückabdeckung optimieren die Montageflexibilität;
5. Umfassendes Angebot an Zylinderspezifikationen und Montagezubehör für kundenspezifische Lösungen.
Kategorie: Mini-Zylinder aus Aluminiumlegierung | Marke: Airtac | Serie: MBLC
AirTAC MBLC Serie Aluminium Miniaturzylinder MBLC20X10CA Spezifikationen
- Modell: MBLC20X10CA
- Bohrungsgröße: 20 mm
- Hub: 10 mm
- Wirkungsart: Doppelt wirkend
- Betriebsdruck: 0,05–0,8 MPa
- Dämpfung: Gummipuffer (einstellbar)
- Montageart: Standardtyp (MF1)
- Anschlussgewinde: M5x0,8 (Standard), NPT1/8 optional
- Material:
- Rohr: Harteloxierte Aluminiumlegierung
- Kolbenstange: Edelstahl (SUS304)
- Dichtungen: NBR (Nitrilkautschuk)
- Betriebstemperatur: -20℃ bis 80℃
- Schutzart: IP40
- Gewicht: 0,23 kg ±5 %
- Abmessungen (L×B×H):
- Gesamtlänge: 78 mm (min.) / 88 mm (max.)
- Gehäusebreite: 20 mm
- Montagehöhe: 42 mm
- Stangenende: Innengewinde M5x0,8
- Maximaler theoretischer Schub: 25,1 N bei 0,5 MPa
Ultrakompakter Pneumatikzylinder mit präzisionsgefertigter Aluminiumkonstruktion und verchromter Kolbenstange. Optimiert für platzsparende Automatisierungssysteme mit hohem Zyklusbedarf (bis zu 2000 Zyklen/min). Ausgestattet mit Verdrehsicherungsnuten und verschleißfester Buchse für erhöhte seitliche Belastbarkeit. Kompatibel mit Montagezubehör nach ISO 6432.
- PCB-Handhabungsroboter in der Elektronikmontage
- Betätigung des Dosierventils in medizinischen Geräten
- Etikettiergeräte in Verpackungslinien
- Präzisionsspannvorrichtungen für die CNC-Bearbeitung
- Positionierer für automatisierte Testgeräte
Installationsrichtlinien:
Vor der ersten Inbetriebnahme mit Hydrauliköl ISO VG32 schmieren. Seitenkräfte von 3 N vermeiden.
Bei vertikaler Montage ist beim Umgang mit hängenden Lasten ein Gegendruckventil zu verwenden.
Für die Wärmeausdehnung muss ein Spielraum von 2 mm rund um den Zylinderkörper eingehalten werden.
| Eigentum | Immobilienwert |
|---|---|
| Artikelnummer | MBLC20X10CA |
| Rückabdeckungstyp | Schwenkbarer Typ |
| Montageart | Ohne Montagezubehör |
| Verstanden. Bitte geben Sie die genauen Attributnamen in spitzen Klammern an, und ich werde Ihnen die korrekten englischen Übersetzungen gemäß der offiziellen AIRTAC-Terminologie zukommen lassen. Beispiel: Benutzereingabe: <缸径> Mein Ergebnis: Langeweile | Betriebstemperatur: -20-70 °C Geschwindigkeitsbereich: 30-800 mm/s |
| Portgröße | Teil 1/8 |
| Magnet | Nicht magnetisch |
| Bohrungsdurchmesser | <20 mm> |
| Schlaganfall | <10 mm> |
