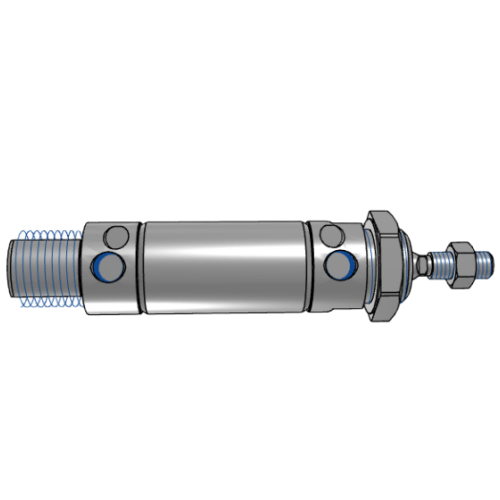

Airtac MBLC Mini-Luftzylinder aus Aluminiumlegierung MBLC20X10SCA
2. Die genietete Aluminium-Verkleidungsstruktur integriert die vorderen und hinteren Abdeckungen mit dem Leichtmetallzylinder und gewährleistet so eine robuste Verbindungsstabilität.
3. Das patentierte bidirektionale Dichtungsprofil am Kolben ermöglicht kompakte Abmessungen bei gleichzeitig integrierter Ölbehälterfunktionalität;
4. Mehrere Konfigurationsmöglichkeiten für die Rückabdeckung optimieren die Montageflexibilität;
5. Umfassendes Angebot an Zylinderspezifikationen und Montagezubehör für kundenspezifische Lösungen.
Kategorie: Mini-Zylinder aus Aluminiumlegierung | Marke: Airtac | Serie: MBLC
AirTAC MBLC Aluminium-Miniaturzylinder MBLC20X10SCA Spezifikationen
- Modell: MBLC20X10SCA
- Typ: Einfachwirkender Federrücksteller (Drucktyp)
- Bohrungsgröße: 20 mm
- Hub: 10 mm (±1 mm)
- Betriebsdruck: 0,15-0,8 MPa
- Temperaturbereich: -20℃ bis 80℃
- Anschlussgröße: M5x0,8 (G1/8-Adapter optional)
- Dämpfung: Verstellbarer Gummipuffer
- Montageart: Frontflansch (ISO 15552-Norm)
- Material: Gehäuse aus eloxierter Aluminiumlegierung, verchromte Kolbenstange
- Dichtungsmaterial: NBR (Nitrilkautschuk)
- Gewicht: 0,12 kg ±5 %
- Abmessungen: 100 mm (L) × 40 mm (B) × 40 mm (H)
- Stangengewinde: M6x1,0 Innengewinde
- Höchstgeschwindigkeit: 500 mm/s
- ISO-Zertifizierung: 6431, VDMA 24562
Ultrakompakter Pneumatikzylinder, optimiert für platzsparende Automatisierungssysteme. Korrosionsbeständige, eloxierte Oberfläche und präzisionsgeschliffene Kolbenstange für reibungslosen Betrieb. Die Federrückstellung gewährleistet sicheres Zurückfahren bei Druckverlust. Benötigt gefilterte Druckluft (≤ 50 µm) und empfohlene Schmierung mit Hydraulikölnebel nach ISO VG32.
- PCB-Handhabungsroboter in der Elektronikfertigung
- Betätigung des Dosierventils in medizinischen Geräten
- Präzisionsspannmechanismen für CNC-Werkzeuge
- Automatisierte Positionierungssysteme für Testgeräte
- Auswerfer von Lebensmittelverpackungsmaschinen
Installationshinweis:
Die Kolbenstange wöchentlich mit einem dünnflüssigen Maschinenöl (ISO VG15) schmieren.
Halten Sie während des Betriebs einen Mindestabstand von 0,3 mm zwischen Stangenende und Last ein.
Ausrichtung beachten. Seitenkräfte über 2 Nm vermeiden.
| Eigentum | Immobilienwert |
|---|---|
| Artikelnummer | MBLC20X10SCA |
| Rückabdeckungstyp | Schwenkbarer Typ |
| Montageart | Ohne Montagezubehör |
| Verstanden. Bitte geben Sie die genauen Attributnamen in spitzen Klammern an, und ich werde Ihnen die korrekten englischen Übersetzungen gemäß der offiziellen AIRTAC-Terminologie zukommen lassen. Beispiel: Benutzereingabe: <缸径> Mein Ergebnis: Langeweile | Betriebstemperatur: -20-70 °C Geschwindigkeitsbereich: 30-800 mm/s |
| Portgröße | Teil 1/8 |
| Magnet | S-Magnetisch |
| Bohrungsdurchmesser | <20 mm> |
| Schlaganfall | <10 mm> |
