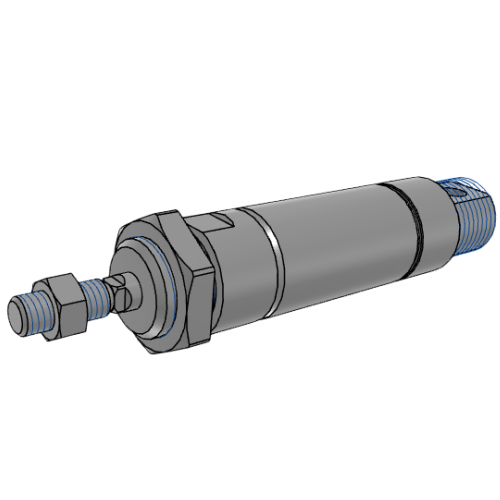

Airtac MBLC Mini-Luftzylinder aus Aluminiumlegierung MBLC20X125CA
2. Die genietete Aluminium-Verkleidungsstruktur integriert die vorderen und hinteren Abdeckungen mit dem Leichtmetallzylinder und gewährleistet so eine robuste Verbindungsstabilität.
3. Das patentierte bidirektionale Dichtungsprofil am Kolben ermöglicht kompakte Abmessungen bei gleichzeitig integrierter Ölbehälterfunktionalität;
4. Mehrere Konfigurationsmöglichkeiten für die Rückabdeckung optimieren die Montageflexibilität;
5. Umfassendes Angebot an Zylinderspezifikationen und Montagezubehör für kundenspezifische Lösungen.
Kategorie: Mini-Zylinder aus Aluminiumlegierung | Marke: Airtac | Serie: MBLC
AirTAC MBLC Serie Aluminium-Minizylinder MBLC20X125CA Technische Details
- Modell: MBLC20X125CA
- Bohrungsgröße: 20 mm
- Hub: 125 mm
- Montageart: Fuß/Flansch (ISO 15552-kompatibel)
- Betriebsdruck: 0,15–0,8 MPa (21,7–116 psi)
- Umgebungstemperatur: -20℃ bis 80℃ (NBR-Dichtungen)
- Polsterung: Verstellbares pneumatisches Kissen (beidseitig)
- Anschlussgröße: M5x0,8 (G1/8-Adapter optional)
- Material:
- Rohr: Harteloxierte Aluminiumlegierung
- Kolbenstange: Edelstahl (SUS304)
- Dichtungen: Nitrilkautschuk (NBR)
- Gewicht: 0,42 kg (ohne Zubehör)
- Abmessungen:
- Gesamtlänge: 182±1mm (Hub + Endkappen)
- Gehäusedurchmesser: 38 mm
- Befestigungslochabstand: 25 mm (Standardmuster)
- Gewinde am Stangenende: M6x1,0
- Maximale theoretische Kraft: 95 N bei 0,6 MPa (ausgefahren)
- Geschwindigkeitsbereich: 50–800 mm/s (mit Dämpfungseinstellung)
- Schutzart: IP65 (Stangendichtung)
Ultrakompakter Aluminiumzylinder, optimiert für platzsparende Automatisierungssysteme. Ausgestattet mit verdrehsicherer Kolbenstange (Keilnut) und präzisionsgehonter Innenbohrung für reibungslosen Betrieb. Vorgeschmiert mit lebensmittelechtem Fett (NSF H1-konform), geeignet für Reinräume. Benötigt 40 µm gefilterte Druckluft mit 1–10 mg/m³ Ölnebel.
- PCB-Handhabungsroboter in der Elektronikfertigung
- Pharmazeutische Blisterverpackungsmaschinen
- Präzisionslinsenpositionierung in optischen Geräten
- Automatisierte Prüfspitzen-Betätigungssysteme
- Kompakte Montagevorrichtungen für die Uhrmacherei
Wartungstipp:
Für optimale Leistung bei vertikalen Installationen den Auslass nach oben richten, um Kondensatansammlungen zu vermeiden. Alle 500.000 Zyklen mit ISO VG32 Turbinenöl schmieren.
| Eigentum | Immobilienwert |
|---|---|
| Artikelnummer | MBLC20X125CA |
| Rückabdeckungstyp | Schwenkbarer Typ |
| Montageart | Ohne Montagezubehör |
| Verstanden. Bitte geben Sie die genauen Attributnamen in spitzen Klammern an, und ich werde Ihnen die korrekten englischen Übersetzungen gemäß der offiziellen AIRTAC-Terminologie zukommen lassen. Beispiel: Benutzereingabe: <缸径> Mein Ergebnis: Langeweile | Betriebstemperatur: -20-70 °C Geschwindigkeitsbereich: 30-800 mm/s |
| Portgröße | Teil 1/8 |
| Magnet | Nicht magnetisch |
| Bohrungsdurchmesser | <20 mm> |
| Schlaganfall | 125 mm |
