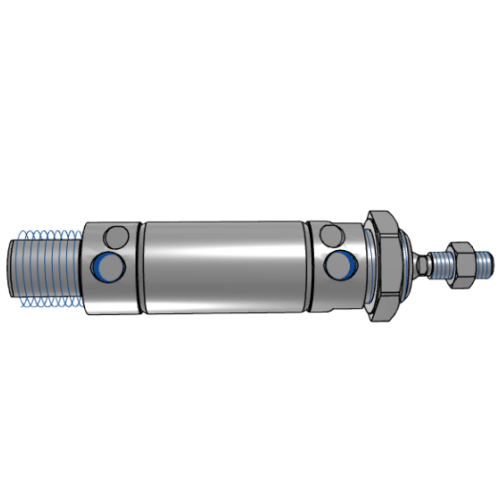

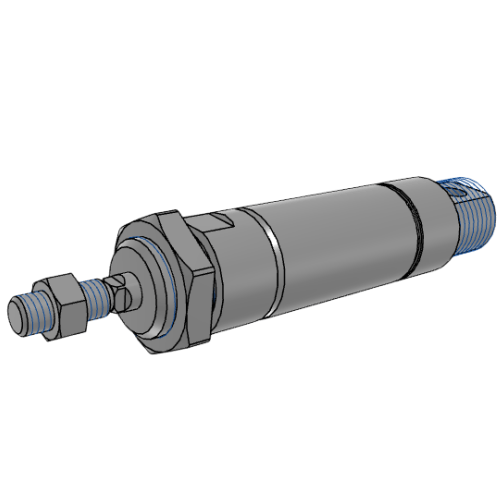

Airtac MBLC Mini-Luftzylinder aus Aluminiumlegierung MBLC63X60U
2. Die genietete Aluminium-Verkleidungsstruktur integriert die vorderen und hinteren Abdeckungen mit dem Leichtmetallzylinder und gewährleistet so eine robuste Verbindungsstabilität.
3. Das patentierte bidirektionale Dichtungsprofil am Kolben ermöglicht kompakte Abmessungen bei gleichzeitig integrierter Ölbehälterfunktionalität;
4. Mehrere Konfigurationsmöglichkeiten für die Rückabdeckung optimieren die Montageflexibilität;
5. Umfassendes Angebot an Zylinderspezifikationen und Montagezubehör für kundenspezifische Lösungen.
Kategorie: Mini-Zylinder aus Aluminiumlegierung | Marke: Airtac | Serie: MBLC
AirTAC MBLC63X60U Aluminium-Minizylinder – Spezifikationen
- Modell: MBLC63X60U
- Bohrungsgröße: 63 mm
- Hub: 60 mm
- Wirkungsart: Doppelt wirkend
- Material: Eloxiertes Aluminium (Zylinder), Edelstahl (Kolbenstange)
- Betriebsdruck: 0,05–1,0 MPa
- Temperaturbereich: -20℃ bis 80℃
- Anschlussgröße: M5x0,8 (Standard), G1/8 optional
- Dämpfung: Verstellbarer Gummipuffer
- Montageart: Fußmontage (Standard), MF1/MF2-Flansch optional
- Stangenkopftyp: Außengewinde M10x1,25
- Dichtungsmaterial: NBR (Nitrilkautschuk)
- Gewicht: 1,65 kg (ohne Zubehör)
- Abmessungen: 150 mm (L) × 80 mm (B) × 80 mm (H) (vollständig ausgezogen)
- Kolbenstangenhubtoleranz: ±1,5 mm
- Maximaler theoretischer Schub: 312 N bei 0,63 MPa
- Schmierung: Vorgeschmiert (Trockenbetrieb möglich)
Ein platzsparender pneumatischer Stellantrieb mit korrosionsbeständiger Konstruktion und präzisionsgefertigten Führungsnuten für eine stabile Linearbewegung. Die optimierte Stangenlagerung reduziert das seitliche Spiel unter Last auf ≤ 0,5 mm. Kompatibel mit Montagezubehör nach ISO 6432 und optionalem Magnetkolben zur Positionserfassung.
- Kompakte Automatisierungszellen in Elektronikmontagelinien
- Präzisionsspannmechanismen für CNC-Vorrichtungen
- Vertikale Hubsysteme in Verpackungsmaschinen
- Materialtorsteuerung in Fördersystemen
- Laborautomatisierungsgeräte, die Reinraumkompatibilität erfordern
Installationshinweis:
Bei vertikaler Montage sind Kontermuttern auf das Gewinde der Kolbenstange aufzuziehen. Beim Ausrichten ist ein Spiel von 0,5–1 mm zwischen Stangenende und Last einzuhalten. Bei Anwendungen mit hoher Zyklenzahl (> 500.000 Zyklen/Jahr) ist der Stangenabstreifer monatlich zu schmieren.
| Eigentum | Immobilienwert |
|---|---|
| Artikelnummer | MBLC63X60U |
| Rückabdeckungstyp | Flachheck-Typ |
| Montageart | Ohne Montagezubehör |
| Verstanden. Bitte geben Sie die genauen Attributnamen in spitzen Klammern an, und ich werde Ihnen die korrekten englischen Übersetzungen gemäß der offiziellen AIRTAC-Terminologie zukommen lassen. Beispiel: Benutzereingabe: <缸径> Mein Ergebnis: Langeweile | Betriebstemperatur: -20-70 °C Geschwindigkeitsbereich: 30-800 mm/s |
| Portgröße | Teil 1/4 |
| Magnet | Nicht magnetisch |
| Bohrungsdurchmesser | 63 mm |
| Schlaganfall | 60 mm |
