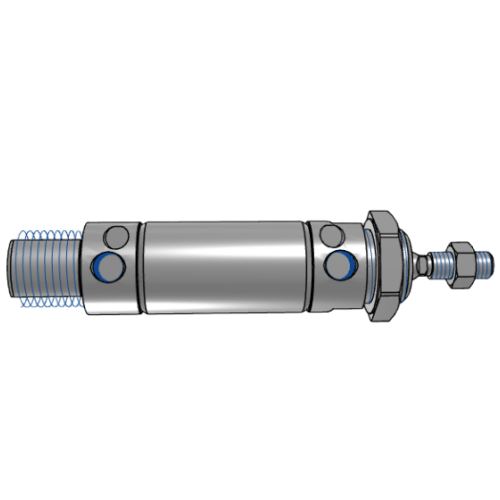

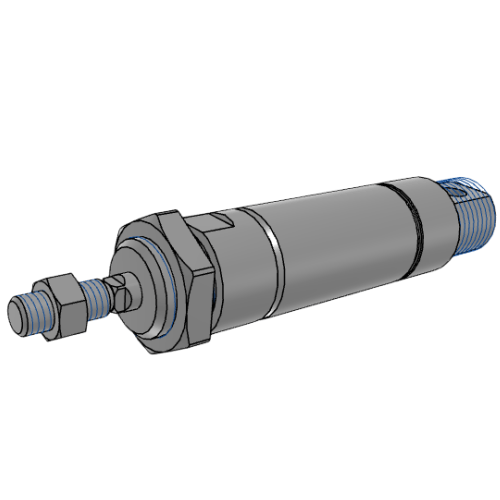

Airtac MBLC Mini-Luftzylinder aus Aluminiumlegierung MBLC63X80SU
2. Die genietete Aluminium-Verkleidungsstruktur integriert die vorderen und hinteren Abdeckungen mit dem Leichtmetallzylinder und gewährleistet so eine robuste Verbindungsstabilität.
3. Das patentierte bidirektionale Dichtungsprofil am Kolben ermöglicht kompakte Abmessungen bei gleichzeitig integrierter Ölbehälterfunktionalität;
4. Mehrere Konfigurationsmöglichkeiten für die Rückabdeckung optimieren die Montageflexibilität;
5. Umfassendes Angebot an Zylinderspezifikationen und Montagezubehör für kundenspezifische Lösungen.
Kategorie: Mini-Zylinder aus Aluminiumlegierung | Marke: Airtac | Serie: MBLC
AirTAC MBLC-Serie Aluminium-Minizylinder MBLC63X80SU Technische Details
- Modell: MBLC63X80SU
- Serie: MBLC (Miniaturzylinder aus Aluminium)
- Material: Gehäuse aus eloxierter Aluminiumlegierung, Kolbenstange aus Edelstahl
- Bohrungsgröße: 63 mm
- Hub: 80 mm (einstellbares Kissen)
- Betriebsdruck: 0,05-1,0 MPa
- Temperaturbereich: -20℃ bis 80℃
- Dämpfungstyp: Gummipuffer + verstellbare Dämpfung
- Anschlussgröße: M5x0,8 (Standard) / NPT1/8 optional
- Montage: Standardausführung (ohne integrierte Montagevorrichtungen)
- Kolbenstangengewinde: M12x1,25 (außen)
- Gewicht: 1,65 kg ±2 %
- Abmessungen (L×B×H):
- Ausgezogene Länge: 176 mm
- Eingefahrene Länge: 96 mm
- Gehäusebreite: 70 mm
- Höhe mit Stange: 88 mm
- Dichtungsmaterial: Hochwertiges NBR (Nitrilkautschuk)
- Schutzart: IP54 (Standard) / IP67 (optionales Wischer-Upgrade)
- Optionales Zubehör: Magnetkolbensatz (zur Positionserfassung)
Ultrakompakter Aluminiumzylinder, speziell für Automatisierungssysteme mit begrenztem Platzangebot. Doppeltwirkend mit präzisionsgefertigten Führungsringen für eine gleichmäßige Linearbewegung. Die korrosionsbeständige Oberflächenbehandlung ermöglicht den Einsatz in feuchten Umgebungen. Das doppelt einstellbare Dämpfungssystem minimiert die Endstoßgeräusche (≤ 65 dB bei 0,5 MPa).
- PCB-Handhabungsroboter in der Elektronikmontage
- Spannmechanismen in CNC-Werkzeugwechslern
- Präzisionspositioniertische für optische Geräte
- Aktuatoren für kompakte Verpackungsmaschinen
- Lineare Bewegungssysteme für medizinische Geräte
Installationshinweis:
Für die Stangenausrichtung ist ein radiales Mindestspiel von 0,5 mm erforderlich. Mit Hydrauliköl ISO VG32 schmieren.
Bei der Erstinstallation. Seitliche Belastungen von mehr als 15 N vermeiden. Für die vertikale Montage:
Um eine Verformung der Dichtung zu verhindern, muss der Druck unter 0,7 MPa gehalten werden.
| Eigentum | Immobilienwert |
|---|---|
| Artikelnummer | MBLC63X80SU |
| Rückabdeckungstyp | Flacher Hecktyp |
| Montageart | Ohne Montagezubehör |
| Verstanden. Bitte geben Sie die genauen Attributnamen in spitzen Klammern an, und ich werde Ihnen die korrekten englischen Übersetzungen gemäß der offiziellen AIRTAC-Terminologie zukommen lassen. Beispiel: Benutzereingabe: <缸径> Mein Ergebnis: Langeweile | Betriebstemperatur: -20-70 °C Geschwindigkeitsbereich: 30-800 mm/s |
| Portgröße | Teil 1/4 |
| Magnet | S-Magnetisch |
| Bohrungsdurchmesser | 63 mm |
| Schlaganfall | 80 mm |
