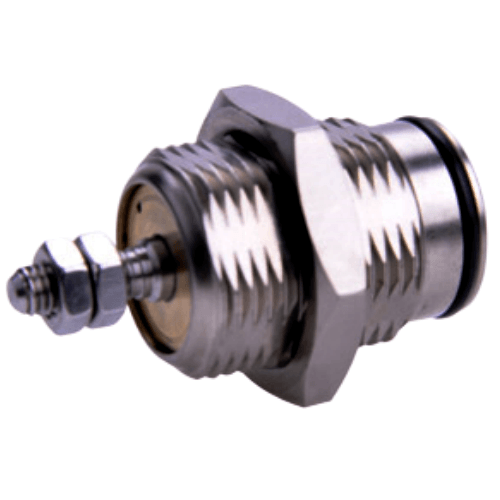

Airtac MPEF Einbau-Gewindezylinder MPEF10X5
2. Unterstützt die modulare Integration mehrerer Zylinder und bietet vielseitige Montagemöglichkeiten zur Optimierung der Raumausnutzung bei Installationslayouts;
3. Es wird kein zusätzliches Montagezubehör benötigt;
4. Mehrere Bohrungsgrößen verfügbar, um den unterschiedlichen Anwendungsanforderungen gerecht zu werden.
Kategorie: Nadelzylinder, Marke: Airtac, Serie: MPEF
AirTAC MPEF10X5 Einbau-Gewindezylinder – Spezifikationen
- Modell: MPEF10X5 (Vollständiges Modell: MPEF-10×5-S)
- Typ: Einfachwirkender Federrücksteller (Drucktyp)
- Bohrungsgröße: 10 mm (ISO 6432-Norm)
- Hub: 5 mm (Standardhub, anpassbar bis zu 100 mm)
- Betriebsdruck: 0,15–0,8 MPa
- Temperaturbereich: -20℃ bis 80℃
- Polsterung: Verstellbares Luftkissen
- Montageart: Bündiges Gewinde (M5×0,8 Innengewinde)
- Anschlussgröße: M5×0,8 (Standard) / NPT1/8 optional
- Material: Lauf – Aluminiumlegierung (hart eloxiert), Kolbenstange – Edelstahl SUS304
- Dichtungen: NBR (Standard) / Fluorkautschuk (FKM) optional
- Gewicht: 0,25 kg ±2 %
- Abmessungen: 55 mm (L) × 28 mm (B) × 28 mm (H) (in eingefahrener Position)
- Stangengewinde: M4×0,7 Außengewinde
- Maximale theoretische Kraft: 6,28 N bei 0,8 MPa
- Luftverbrauch: 0,4 l/min (Doppelhub bei 5 mm)
- Schutzart: IP54 (Standard), IP67 optional
Ultrakompakter Gewindezylinder für beengte Einbausituationen. Integriertes Befestigungsgewinde (M5) für die direkte Maschinenintegration ohne Halterungen. Präzisionsgeschliffene Stange für Wiederholgenauigkeit ≤ 0,01 mm. Optionale automatische Schaltnuten (M5) für Magnetsensoren. Schmierungsfreies Design mit selbstschmierenden Führungsringen.
- Präzisionsspannung in CNC-Werkzeugwechslern
- Mikropositionierung bei der Handhabung von Halbleiterwafern
- Ventilbetätigung in kompakten Fluidsteuerungssystemen
- Pneumatische Steuerungen für medizinische Geräte
- Düsenreinigungsmechanismen für 3D-Drucker
Installationshinweis:
Beim Anziehen der Gewinde ein Drehmoment von 20–30 Nm anwenden. Antivibrations-Schraubensicherung verwenden.
Um die Wärmeausdehnung des Zylinders zu berücksichtigen, ist ein Spielraum von 0,5 mm um den Zylinderkörper herum einzuhalten. Bei Verwendung unter -10 °C ist mit Hydrauliköl ISO VG32 zu schmieren.
| Eigentum | Immobilienwert |
|---|---|
| Artikelnummer | MPEF10X5 |
| Verstanden. Bitte geben Sie die genauen Attributnamen in spitzen Klammern an, und ich werde Ihnen die korrekten englischen Übersetzungen gemäß der offiziellen AIRTAC-Terminologie zukommen lassen. Beispiel: Benutzereingabe: <缸径> Mein Ergebnis: Langeweile | Betriebstemperatur: -20-70°C Geschwindigkeitsbereich: 50-500 mm/s |
| Portgröße | M5×0,8 |
| Kolbenstangengewindetyp | Externes Gewinde |
| Kissenart | Nicht gepolstert |
| Bohrungsdurchmesser | <10 mm> |
| Schlaganfall | <5 mm> |
