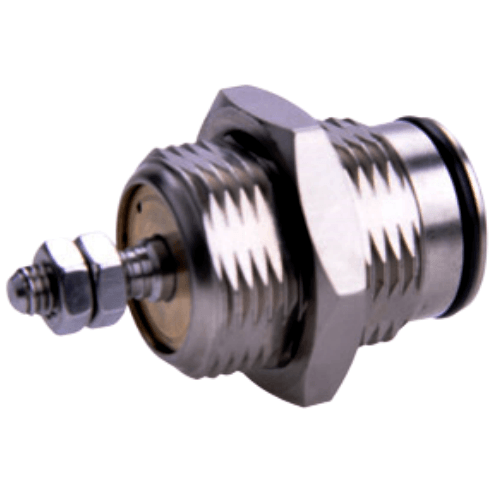

Airtac MPEF Einbau-Gewindezylinder MPEF16X10N
2. Unterstützt die modulare Integration mehrerer Zylinder und bietet vielseitige Montagemöglichkeiten zur Optimierung der Raumausnutzung bei der Installation.
3. Es wird kein zusätzliches Montagezubehör benötigt;
4. Mehrere Bohrungsgrößen verfügbar, um den unterschiedlichen Anwendungsanforderungen gerecht zu werden.
Kategorie: Nadelzylinder, Marke: Airtac, Serie: MPEF
AirTAC MPEF16X10N Einbett-Gewindezylinder Spezifikationen
- Modell: MPEF16X10N
- Typ: Gewindezylinder für Einbaumontage (doppeltwirkend)
- Bohrungsgröße: 16 mm
- Hub: 10 mm
- Betriebsdruck: 0,05–1,0 MPa
- Betriebstemperatur: -20℃ bis 80℃
- Dämpfung: Verstellbarer Gummipuffer
- Anschlussgewinde: M5×0,8 (Standard), G1/8 optional
- Kolbenstangengewinde: M6×1,0 (außen)
- Material: Gehäuse aus Aluminiumlegierung, Dichtungen aus NBR
- Gewicht: 0,32 kg ±2 %
- Abmessungen: 100 mm (L) × 34 mm (B) × 34 mm (H)
- Montage: Quadratischer Flansch mit 4×M4-Gewindebohrungen (25 mm Steigung)
- Stangenende: Innengewinde mit Kontermutter
- ISO-Norm: 6432-konform
Kompakter Einbauzylinder für beengte Einbausituationen mit präzisen Anforderungen an die Linearbewegung. Ausgestattet mit doppelten Verdrehsicherungen für erhöhte Stabilität und optionalem Magnetkolben zur Positionserfassung. Die eloxierte Oberfläche bietet Korrosionsbeständigkeit in feuchten Umgebungen.
- Positionierung von Leiterplattenfertigungsanlagen
- Roboter zur Handhabung von Halbleiterwafern
- Betätigungssysteme für medizinische Geräte
- Präzisionsspannvorrichtungen
- Automatisierte optische Inspektionsmaschinen (AOI)
Installationshinweise:
Achten Sie auf die korrekte Ausrichtung der Montagefläche (Ebenheit ≤0,1 mm).
Schraubensicherung an den Gelenkkopfmuttern verwenden. Mit Hydrauliköl ISO VG32 schmieren.
Während der Wartung. Vermeiden Sie Seitenkräfte von mehr als 5 N.
Ablösedruck: ≤0,08 MPa
Luftverbrauch: 0,45 l/min (bei 0,6 MPa, 3 Zyklen/Sek.)
| Eigentum | Immobilienwert |
|---|---|
| Artikelnummer | MPEF16X10N |
| Verstanden. Bitte geben Sie die genauen Attributnamen in spitzen Klammern an, und ich werde Ihnen die korrekten englischen Übersetzungen gemäß der offiziellen AIRTAC-Terminologie zukommen lassen. Beispiel: Benutzereingabe: <缸径> Mein Ergebnis: Langeweile | Betriebstemperatur: -20-70°C Geschwindigkeitsbereich: 50-500 mm/s |
| Portgröße | M5×0,8 |
| Kolbenstangengewindetyp | Gewindelos |
| Kissenart | Nicht gepolstert |
| Bohrungsdurchmesser | 16 mm |
| Schlaganfall | <10 mm> |
