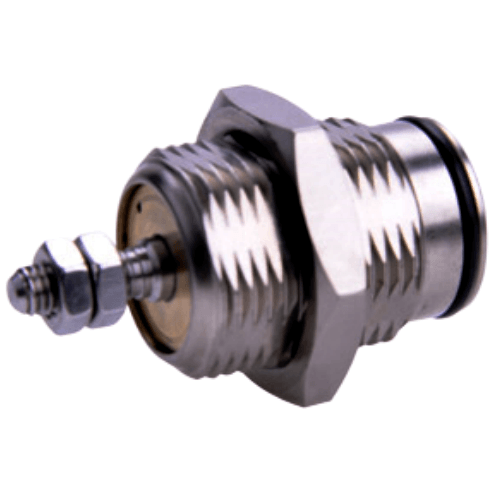

Airtac MPEF Einbau-Gewindezylinder MPEF16X15
2. Unterstützt die modulare Integration mehrerer Zylinder und bietet vielseitige Montagemöglichkeiten zur Optimierung der Raumausnutzung bei Installationslayouts;
3. Es wird kein zusätzliches Montagezubehör benötigt;
4. Mehrere Bohrungsgrößen verfügbar, um den unterschiedlichen Anwendungsanforderungen gerecht zu werden.
Kategorie: Nadelzylinder, Marke: Airtac, Serie: MPEF
AirTAC MPEF-Serie Einbau-Gewindezylinder MPEF16X15 Spezifikationen
- Modell: MPEF16X15
- Typ: Gewindezylinder mit Einbaumontage (einfachwirkend, doppeltwirkend)
- Bohrungsgröße: 16 mm
- Hub: 15 mm (Standardhub, anpassbar bis zu 100 mm)
- Montageart: Direkte Gewindeeinbettung (M5x0,8 Befestigungsschraube)
- Betriebsdruck: 0,05-0,9 MPa
- Umgebungstemperatur: -10℃ bis 80℃
- Dämpfungsart: Verstellbare Gummipolsterung (an beiden Enden)
- Anschlussgewinde: M5x0,8 (Standard) / NPT1/8 optional
- Kolbenstangengewinde: M6x1 (außen)
- Material: Gehäuse aus Aluminiumlegierung (hart eloxiert) / Kolbenstange aus Edelstahl
- Dichtungsmaterial: NBR (Standard) / Fluorkautschuk (FKM) optional
- Schutzart: IP40 (staubdicht)
- Gewicht: Ungefähr 0,25 kg
- Abmessungen: 88 mm (L) × 34 mm (B) × 34 mm (H) (Hub ausgefahren)
Kompakter Gewindezylinder für beengte Einbausituationen mit einzigartiger, integrierter Montagekonstruktion, die den Überstand im Vergleich zu Standardzylindern um 35 % reduziert. Die Durchgangsverschraubung gewährleistet präzise Ausrichtung und Vibrationsfestigkeit. Optimiert für Hochfrequenzbetrieb bis zu 5 Zyklen/Sekunde bei ausreichender Schmierung.
- Roboter zur Handhabung von Halbleiterwafern
- Betätigungsmechanismen für medizinische Geräte
- Präzisionsspannung in CNC-Werkzeugwechslern
- Kompakte Verpackungsmaschinentore
- Positionierungssysteme für die Laborautomatisierung
- Mikrojustierungen des robotischen Endeffektors
Installationsrichtlinien:
Die Wandstärke der Montagekonstruktion muss mindestens 0,8 mm betragen. Verwenden Sie Schraubensicherungsmittel für die Befestigungsschrauben.
Für die Wärmeausdehnung des Zylinders ist ein Spielraum von 0,5–1 mm um den Zylinderkörper herum einzuhalten. Mit Hydrauliköl ISO VG32 schmieren.
Vor der ersten Inbetriebnahme. Seitenkräfte über 2 Nm vermeiden.
| Eigentum | Immobilienwert |
|---|---|
| Artikelnummer | MPEF16X15 |
| Verstanden. Bitte geben Sie die genauen Attributnamen in spitzen Klammern an, und ich werde Ihnen die korrekten englischen Übersetzungen gemäß der offiziellen AIRTAC-Terminologie zukommen lassen. Beispiel: Benutzereingabe: <缸径> Mein Ergebnis: Langeweile | Betriebstemperatur: -20-70°C Geschwindigkeitsbereich: 50-500 mm/s |
| Portgröße | M5×0,8 |
| Kolbenstangengewindetyp | Externes Gewinde |
| Kissenart | Nicht gepolstert |
| Bohrungsdurchmesser | 16 mm |
| Schlaganfall | <15 mm> |
