Airtac P-SDA Repair Kit P-SDA12-R1
AirTAC P-SDA12-R1 Cylinder Repair Kit Technical Details
- Kit code: P-SDA12-R1
- Compatible series: P-SDA standard cylinders
- Contents: 12-piece maintenance set including:

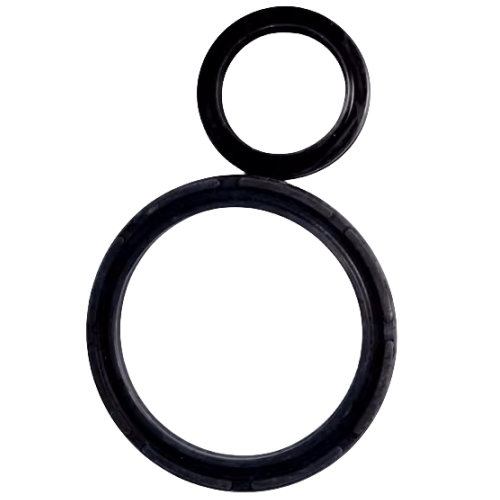

- Primary piston seals (NBR)
- Rod gaskets (PU reinforcement)
- Wiper seals (polyurethane)
- O-rings (NBR 70±5 Shore A)
- Cushion rings
- Spring retainers
- Material grade: Oil-resistant synthetic rubber (meets ISO 3601-3)
- Temperature tolerance: -20℃ to +80℃
- Pressure rating: Compatible with 0.05-1.2 MPa systems
- Weight: 0.23 kg (entire kit)
- Package dimensions: 150mm(L) × 100mm(W) × 30mm(H)
- Shelf life: 5 years in original packaging (store at 15-25℃, 45-75% RH)
Complete overhaul solution for P-SDA series compact cylinders, engineered for precision component replacement during preventive maintenance cycles. Features anti-extrusion designs for high-pulse applications and includes wear indicators for service life prediction.
- Recommended replacement interval: 5 million cycles or 2 years (whichever comes first)
- Requires cylinder disassembly tools (snap ring pliers, drift pins)
- Apply silicone-free lubricant (ISO VG 15-32) during installation
- Reconditioning pick-and-place actuators in electronics assembly
- Overhauling clamping cylinders in automotive welding jigs
- Preventive maintenance for packaging line pneumatic feeders
- Rebuilding medical device positioning mechanisms
Critical protocol:
Degrease all metal parts with non-polar solvent before installation.
Torque end caps to 12-15 N·m using crisscross pattern. Perform 50 test
cycles at low pressure before returning to service.
| Property | Property Value |
|---|---|
| sku | P-SDA12-R1 |
