Airtac P-SDA Repair Kit P-SDA16-R2
AirTAC P-SDA16-R2 Repair Kit Technical Details
- Model: P-SDA16-R2 (Rev.2)
- Compatible Series: SDA16 pneumatic cylinders

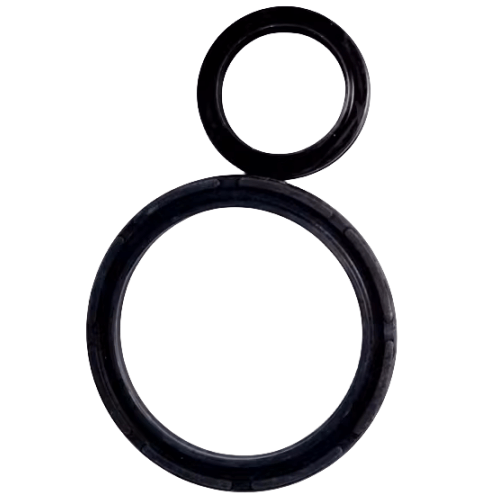

- Seal Types Included: 6 main seals (2 U-cup, 2 buffer seals, 2 rod seals)
- Material Composition:
- Seals: Polyurethane (PU) & Nitrile Rubber (NBR)
- Backup Rings: Glass-filled PTFE
- Springs: SUS304 stainless steel
- Temperature Tolerance: -30℃ to 100℃ (intermittent peak 120℃)
- Pressure Rating: Matches SDA16 cylinder specs (0-1.0 MPa standard)
- Chemical Resistance: Resists hydraulic oils (ISO VG32-68), mild acids, and alkalis
- Weight: 220g ±5% (entire kit with packaging)
- Dimensions: 180mm(L) × 95mm(W) × 25mm(H) (flat blister pack)
- Storage Life: 5 years in original packaging at 15-25℃
- ISO Certification: 9001:2015 compliant manufacturing
Complete overhaul solution for SDA series 16mm bore cylinders, containing wear-prone components for full pneumatic circuit rehabilitation. Features laser-etched orientation marks on critical seals for error-proof installation. Kit contents are vacuum-sealed with desiccant to prevent pre-installation degradation.
- Cylinder rod leakage remediation
- Preventive maintenance during annual shutdowns
- Post-contamination flush & seal replacement
- Speed/stability recovery in pick-and-place robots
- Overhaul of automated packaging cylinder banks
Installation protocol:
Clean cylinder bore with non-linting cloth and pneumatic tool oil (ISO VG32)
before assembly. Torque end nuts to 12-15N·m using crisscross pattern.
Perform 50-100 test cycles at reduced pressure before full operation.
| Property | Property Value |
|---|---|
| sku | P-SDA16-R2 |
