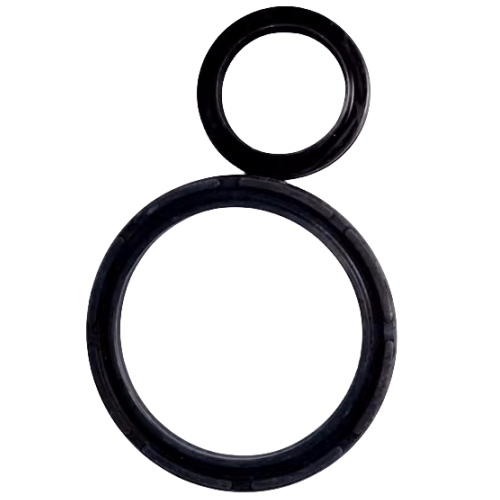

Airtac P-SDA Repair Kit P-SDA20-R2
AirTAC P-SDA20-R2 Cylinder Repair Kit Technical Details
- Model: P-SDA20-R2
- Compatibility: SDA20 series compact air cylinders
- Seal types: Piston seals, rod seals, wipers (3 types)
- Material composition:
- Primary seals: Nitrile rubber (NBR)
- Wear rings: Polyurethane (PU)
- Backup rings: Glass-filled PTFE
- Temperature range: -20℃ to 80℃
- Pressure rating: 0.05-1.0 MPa
- Lubrication: Pre-lubricated with silicone-free grease
- Package contents:
- 4× Piston seals (2 primary/2 secondary)
- 2× Rod seals
- 2× Wiper seals
- 1× O-ring set (5 sizes)
- 2× Cushion rings
- Weight: 280g ±5g
- Dimensions: 120mm(L) × 85mm(W) × 25mm(H)
- Shelf life: 5 years in original packaging
Complete maintenance solution for SDA20 pneumatic cylinders, containing wear-resistant components engineered for 500,000+ cycles. Features anti-extrusion designs with integrated backup rings for high-pressure applications. Kit includes specialized installation tools: 2 nylon pry tools and 1 alignment sleeve.
- Preventive maintenance in automated assembly lines
- Overhaul of food processing equipment cylinders (NSF compliant)
- Rehabilitation of packaging machinery actuators
- Servicing CNC machine tool clamps
- Maintenance of cleanroom automation systems
- Depressurize cylinder and clean exterior
- Disassemble using torque-controlled tools (max 3Nm)
- Inspect cylinder bore for scoring (max 0.02mm tolerance)
- Install new seals with provided alignment tools
- Lubricate with ISO VG32 hydraulic oil
- Test at 0.5MPa before full operation
Critical note:
Replace all seals simultaneously - mixing old/new components reduces
service life by 40%. Store unused seals in anti-static bags with desiccant.
| Property | Property Value |
|---|---|
| sku | P-SDA20-R2 |
