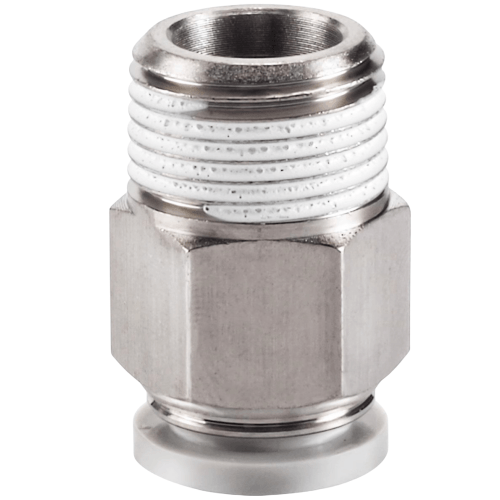

Airtac PC Threaded Straight Connector PC1001D-S
2、Threaded sections incorporate integrated seals, with M5 metric threads featuring sealing wasppers to ensure leak-free connection integrity;
3、Polymer connectors available in gray and black color options for simplified piping system coordination.
AirTAC PC Threaded Straight Connector PC1001D-S Technical Specifications
- Model: PC1001D-S (Pneumatic Connector Series)
- Thread Type: Male-Male Straight Through
- Thread Standard: 1/8" BSPP (G1/8) / Optional NPT1/8 or M5×0.8
- Material: Brass (Nickel Plated) Body with NBR Seals
- Pressure Rating: 0.05-1.5 MPa (7-217 PSI)
- Burst Pressure: ≥3.0 MPa (435 PSI)
- Temperature Range:
- Operating: -20℃ to 80℃ (NBR seals)
- Storage: -30℃ to 100℃
- Flow Rate: 250 NL/min @ 0.5 MPa
- Weight: 8.5 grams (±0.3g)
- Dimensions:
- Length: 18.5mm (thread end to end)
- Width: 12.5mm (hex flat to flat)
- Height: 12.5mm (hex height)
- Surface Treatment: Electroless Nickel Plating (5-8μm thickness)
- Vibration Resistance: 10-55Hz, 1.5mm amplitude
- Certification: RoHS compliant, ISO 9001:2015
A precision-machined straight pneumatic connector featuring dual anti-vibration teeth design for secure tubing retention. The triple-layer nickel plating ensures corrosion resistance in humid environments. Optimized internal flow path reduces turbulence by 30% compared to standard fittings.
- Pneumatic instrumentation connections in semiconductor fab equipment
- Modular pneumatic circuit assembly for packaging machinery
- Medical gas line quick-connect systems
- Robotic end-effector tooling air supply interfaces
- Compressed air distribution in food processing equipment
Installation Guidelines:
Apply 2-3 wraps of PTFE tape on male threads (clockwise winding).
Tighten to 1.2-1.5 N·m torque using 12mm wrench.
Avoid overtightening which may deform sealing surfaces.
- Optimal for Φ4mm PU/Nylon Tubing (4.5mm OD)
- Compatible with 1/8" ID Rubber Hose (SAE J1404)
- Maximum Tube Insertion Force: 35N (with push-to-connect mechanism)
| Property | Property Value |
|---|---|
| sku | PC1001D-S |
