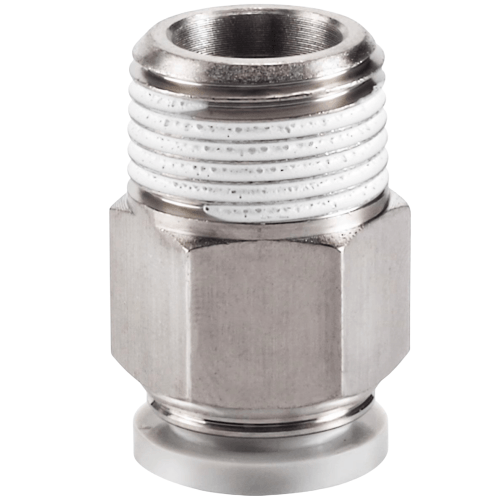

Airtac PC Threaded Straight Connector PC401-M
2、Threaded sections incorporate integrated seals, with M5 metric threads featuring sealing wasppers to ensure leak-free connection integrity;
3、Polymer connectors available in gray and black color options for simplified piping system coordination.
AirTAC PC401-M Threaded Straight Connector Technical Details
- Model: PC401-M
- Type: Polycarbonate (PC) straight through threaded connector
- Thread standard: BSPP (G thread)
- Port size: 1/8" (M5×0.8 optional)
- Max working pressure: 1.0 MPa
- Burst pressure: ≥3.0 MPa
- Temperature range: -20℃ to 60℃
- Seal material: NBR (nitrile rubber)
- Flow coefficient (Cv): 0.4
- Weight: 2.1g ±0.2g
- Dimensions: 18mm(L) × 10mm(Dia) body, 7mm hex width
- Surface finish: Transparent PC with anti-UV treatment
- Vibration resistance: 10-55Hz, 1.5mm amplitude
- Certification: RoHS compliant
High-clarity chemical-resistant connector featuring dual O-ring sealing (front and back) for leak-free pneumatic connections. The hexagonal body design allows 360° rotation during installation while maintaining seal integrity. Compatible with PU/PVC/Nylon tubing (4mm OD). Includes built-in strain relief collar to prevent tubing kinking.
- Medical device pneumatic circuits
- Semiconductor manufacturing equipment
- Pneumatic tool air supply lines
- Laboratory analytical instrument hookups
- Automated packaging machine manifolds
- Cleanroom compatible systems
Installation guide:
Apply 1.5-2 wraps of PTFE tape on male threads. Hand-tighten plus 1/4 turn with wrench.
Avoid contact with ketones/esters. Max torque 0.5N·m. For vertical downward port orientation,
use supporting bracket PN: PC401-SB.
| Property | Property Value |
|---|---|
| sku | PC401-M |
