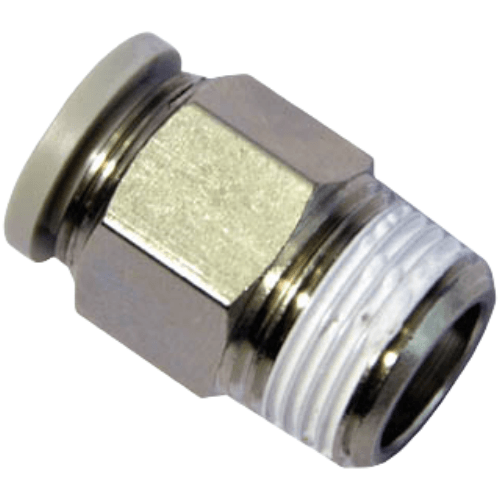

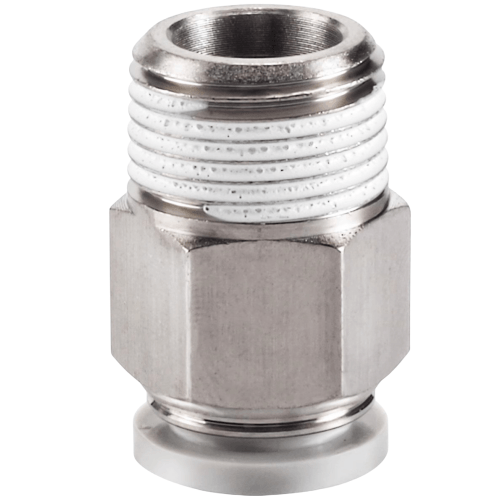

Airtac PC Threaded Straight Connector PC602D
2、Threaded sections incorporate integrated seals, with M5 metric threads featuring sealing wasppers to ensure leak-free connection integrity;
3、Polymer connectors available in gray and black color options for simplified piping system coordination.
AirTAC PC602D Threaded Straight Through Connector Technical Details
- Model: PC602D
- Type: Polycarbonate (PC) straight-through threaded connector
- Thread standard: G1/8 (ISO228-1) / NPT1/8 optional
- Max working pressure: 1.5 MPa (217 psi)
- Burst pressure: ≥4.5 MPa
- Temperature range: -20℃ to 80℃ (-4°F to 176°F)
- Seal material: HNBR (standard) / FKM available for high temp
- Tube OD compatibility: 6mm (1/4") pneumatic tubing
- Thread engagement length: 8.5mm
- Flow coefficient (Cv): 0.18
- Leakage rate: <0.1 NL/min @ 0.5 MPa
- Weight: 23g ±1g
- Dimensions: 25mm(L) × 16mm(Dia) body / 34mm total length with threads
- Surface finish: Ra 3.2μm
- Vibration resistance: 10-2000Hz, 15G acceleration
High-flow pneumatic connector with double-sealing structure (O-ring + metal-to-metal thread seal). Features UV-resistant polycarbonate body with brass insert for enhanced torque resistance. The 45° tapered seat prevents tube extrusion under cyclic pressure. Rated for 500,000+ connection cycles.
- High-vibration environments: CNC machine tool coolant lines
- Plastic injection molding machine air circuits
- Semiconductor wafer handling vacuum/pressure systems
- Food processing equipment (HNBR version for oil resistance)
- Laboratory analytical instrument gas lines
Installation protocol:
Apply 2-3 wraps of PTFE tape on male threads (clockwise winding).
Hand-tighten plus 1/4 turn with wrench. Maximum torque 12 N·m.
Always support tube end during connection to prevent shear stress.
Compatibility note:
Not recommended for acetylene or oxygen systems.
Avoid contact with ketones/esters. Pressure test required after 3 years of service.
| Property | Property Value |
|---|---|
| sku | PC602D |
