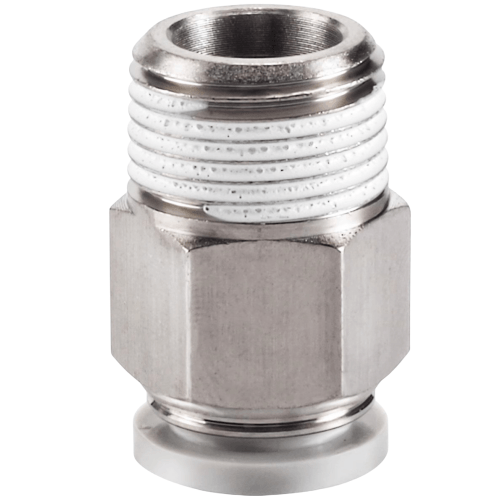

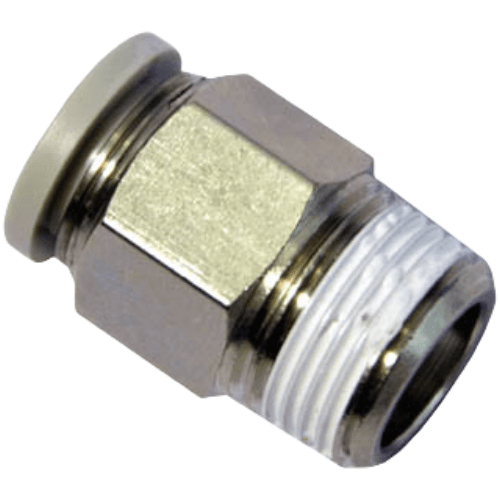

Airtac PC Threaded Straight Connector PC803-S
2、Threaded sections incorporate integrated seals, with M5 metric threads featuring sealing wasppers to ensure leak-free connection integrity;
3、Polymer connectors available in gray and black color options for simplified piping system coordination.
AirTAC PC803-S Threaded Straight Connector Specifications
- Model: PC803-S
- Type: Threaded straight-through connector (male-to-male)
- Thread standard: Dual-end G1/8 (BSPP) or customizable for NPT/Metric
- Material: Nickel-plated brass body
- Tube compatibility: 8mm OD pneumatic tubing
- Max working pressure: 1.5 MPa (217 psi)
- Temperature range: -20℃ to 80℃ (continuous use)
- Seal material: HNBR rubber (high nitrile for oil resistance)
- Surface treatment: Electroless nickel plating (5-8μm thickness)
- Weight: 24g ±0.5g
- Dimensions: 40mm (L) × 12mm (W) × 12mm (H)
- Torque resistance: ≤25 N·m installation torque
- Vibration test: Passes 10-2000Hz, 1.5mm amplitude
A high-flow connector featuring precision-machined threads with leak-proof tapered design. The nickel plating provides corrosion resistance in humid environments, while the symmetrical structure allows bidirectional flow. Includes built-in O-ring grooves for positive sealing without additional tape.
- Industrial robotic arm pneumatic circuits
- CNC machine tool air supply lines
- Food processing equipment (compatible with NSF-H1 grease)
- Semiconductor cleanroom pneumatic systems
- High-cycle automation test benches
Installation note:
Apply thread sealant sparingly on male threads (PTFE tape not recommended).
Tighten to 18-20 N·m using crowfoot wrench to prevent oval deformation.
Perform pressure test at 2x operating pressure after installation.
| Property | Property Value |
|---|---|
| sku | PC803-S |
