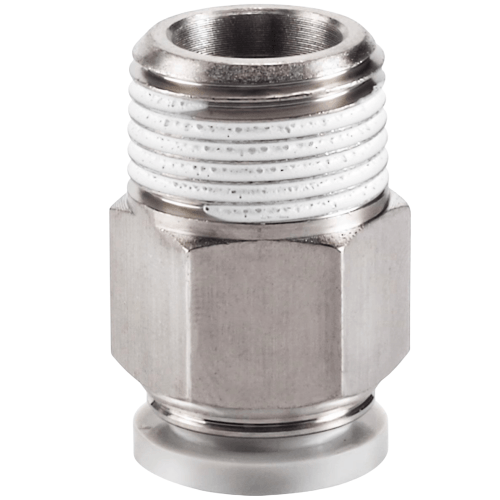

Airtac PC Threaded Straight Connector PC804D
2、Threaded sections incorporate integrated seals, with M5 metric threads featuring sealing wasppers to ensure leak-free connection integrity;
3、Polymer connectors available in gray and black color options for simplified piping system coordination.
AirTAC PC804D Polycarbonate Threaded Straight Connector Specifications
- Model: PC804D
- Material: Polycarbonate (transparent)
- Thread Type: G1/8 (ISO228 standard)
- Tube Compatibility: Ø4mm push-to-connect fitting
- Operating Temperature: -20℃ to 80℃
- Pressure Range: 0.05-1.0 MPa
- Burst Pressure: ≥3.0 MPa
- Seal Material: NBR (Nitrile Rubber)
- Weight: 8.2g ±0.3g
- Dimensions: 18mm(L) × 18mm(W) × 18mm(H)
- Surface Finish: Smooth bore (Ra≤3.2μm)
- Chemical Resistance: Resistant to oils and weak acids
- Vibration Resistance: ≤5G @ 10-2000Hz
A maintenance-friendly pneumatic connector featuring 360° rotatable threading for flexible installation. The transparent body allows visual flow inspection and bubble detection. Engineered with double O-ring seals and brass threaded inserts for enhanced durability in high-cycle applications.
- Modular pneumatic circuit connections
- Instrumentation air supply lines
- Cleanroom equipment air distribution
- Medical device pneumatic interfaces
- Food processing machinery (FDA-compliant material)
Installation protocol:
Hand-tighten plus 1/4 turn with wrench (max 2Nm torque).
Use PTFE tape on male threads only. Avoid thread sealants containing
methyl ethyl ketone which may stress-crack polycarbonate.
| Property | Property Value |
|---|---|
| sku | PC804D |
