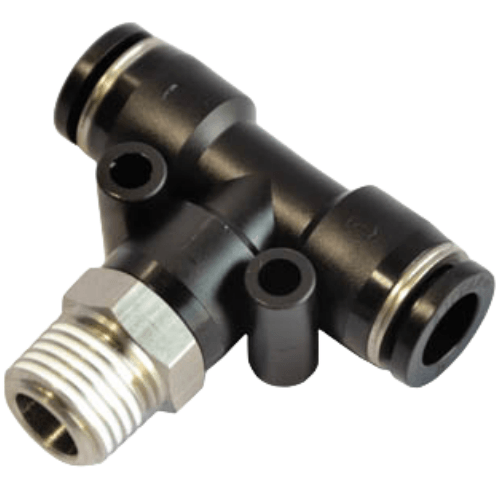

Airtac PEB T-Shaped Straight Thread Tee Connector PEB1001D
2. Available in multiple model specifications, widely applicable across pneumatic systems;
3. Delivers excellent flow performance with throughput equivalent to oxygen tubing's inner diameter capacity;
4. Features tool-free push-to-connect fittings for rapid tubing installation, ensuring secure and durable pneumatic connections;
5. Threaded sections incorporate pre-applied sealant (M5 metric threads with integrated sealing washer) to guarantee leak-proof integrity;
6. Nickel-plated brass construction enhances corrosion and contamination resistance, extending service life across expanded application ranges.
AirTAC PEB T-Shape Straight Thread Tee Connector PEB1001D Specifications
- Model: PEB1001D
- Type: T-shape straight thread tee connector (female threads)
- Material: Brass with nickel-plated surface
- Thread standard: PT1/8 (BSPP)
- Operating temperature: -5℃ to 90℃
- Max working pressure: 1.5 MPa (217 psi)
- Min working pressure: 0.05 MPa (7.25 psi)
- Weight: 12g ±0.5g
- Dimensions: 25mm(L) × 25mm(W) × 20mm(H)
- Port configuration: Three-way equal diameter
- Seal material: NBR (Nitrile rubber) O-ring
- Installation torque: Max 15N·m
- Compliance: RoHS compliant
Precision-machined brass tee connector designed for branching pneumatic circuits in confined spaces. Features corrosion-resistant nickel plating and self-sealing thread design that eliminates additional sealing tape requirement. The 360° rotatable ports enable flexible piping arrangements.
- Modular pneumatic system distribution nodes
- Compressed air branching in CNC machine tools
- Robotic arm pneumatic network integration
- Laboratory instrumentation gas line splitting
- Packaging machine air circuit extensions
- Food processing equipment (compatible with food-grade lubricants)
Installation protocol:
Apply 2-3 wraps of PTFE tape on male threads (if used). Tighten until port alignment
mark faces desired direction - do not exceed 15N·m torque. Perform pressure test
at 1.8MPa for 5 minutes post-installation.
- Max flow rate: 350 NL/min
- Pressure drop: ≤0.02 MPa at 0.5 MPa input
- Leakage: <5 bubbles/min under ISO 6952 test
