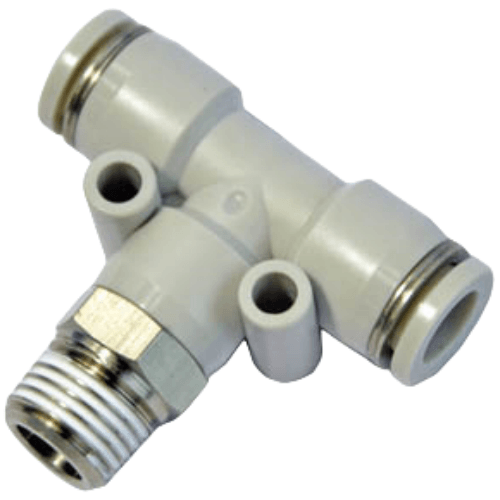

Airtac PEB T-Shaped Straight Thread Tee Connector PEB1003
2. Available in multiple model specifications, widely applicable across pneumatic systems;
3. Delivers excellent flow performance with throughput equivalent to oxygen tubing's inner diameter capacity;
4. Features tool-free push-to-connect fittings for rapid tubing installation, ensuring secure and durable pneumatic connections;
5. Threaded sections incorporate pre-applied sealant (M5 metric threads with integrated sealing washer) to guarantee leak-proof integrity;
6. Nickel-plated brass construction enhances corrosion and contamination resistance, extending service life across expanded application ranges.
AirTAC PEB T-Port Straight Thread Tee Fitting PEB1003 Specifications
- Model: PEB1003
- Type: T-shaped 3-way straight thread tee
- Material: Brass with nickel plating (anti-corrosion treatment)
- Thread standards: PT1/8 (BSPP), NPT1/8 optional
- Effective sectional area: 6.0 mm²
- Operating pressure: 0.05–1.5 MPa
- Temperature range: -5℃ to 80℃
- Seal material: Nitrile rubber (NBR) standard, FKM optional
- Proof pressure: 3.0 MPa
- Weight: 24.5±1g
- Dimensions: 28mm (L) × 28mm (W) × 28mm (H) - equilateral triangle configuration
- Port-to-port center distance: 16mm (all directions)
- Surface roughness: Ra ≤1.6μm
- Compliance: RoHS compliant
Precision-machined brass tee connector with multi-directional flow paths, featuring leak-proof design through 360° swivel capability. The chrome-plated brass construction ensures corrosion resistance in humid environments. Designed for permanent installations requiring stable branch connections in pneumatic circuits.
- Pneumatic circuit branching in automation equipment
- Air preparation unit manifold connections
- Multi-axis actuator synchronization systems
- Packaging machine air distribution networks
- Industrial robot end-effector pneumatic controls
Installation note:
Apply 1.5-2 wraps of PTFE tape on male threads (clockwise winding).
Tighten to 12-15 N·m torque using backup wrench on hex flats.
Avoid overtightening - stop when port aligns with desired flow direction.
- 50,000+ actuation cycles at 0.5 MPa
- Recommended inspection: Check for thread wear every 6 months in continuous operation
- Lubrication: Compatible with ISO VG32 pneumatic oil
| Property | Property Value |
|---|---|
| sku | PEB1003 |
