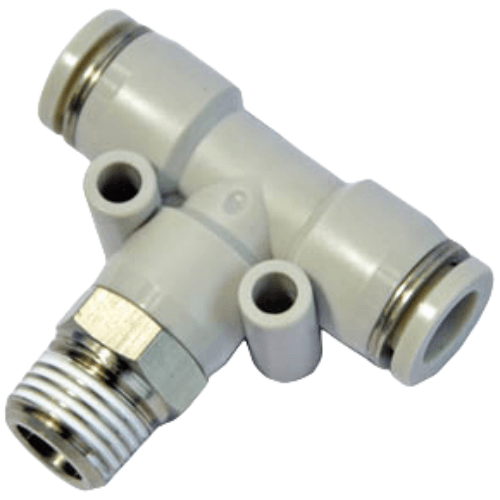

Airtac PEB T-Shaped Straight Thread Tee Connector PEB1003D-S
2. Available in multiple model specifications, widely applicable across pneumatic systems;
3. Delivers excellent flow performance with throughput equivalent to oxygen tubing's inner diameter capacity;
4. Features tool-free push-to-connect fittings for rapid tubing installation, ensuring secure and durable pneumatic connections;
5. Threaded sections incorporate pre-applied sealant (M5 metric threads with integrated sealing washer) to guarantee leak-proof integrity;
6. Nickel-plated brass construction enhances corrosion and contamination resistance, extending service life across expanded application ranges.
AirTAC PEB T-Type Straight Thread Tee Fitting PEB1003D-S Specifications
- Model: PEB1003D-S
- Type: T-shaped 3-way connector (equal tee)
- Thread standard: ISO 228 (G thread)
- Port configuration: 1/8" BSPP female threads (3 ports)
- Material: Stainless steel SUS303 (S designation)
- Surface treatment: Electropolished
- Max working pressure: 1.5 MPa (217 psi)
- Temperature range: -20℃ to 150℃
- Seal material: NBR (Nitrile) O-rings
- Proof pressure: 2.25 MPa
- Burst pressure: ≥3 MPa
- Weight: 18.5 grams
- Dimensions: 19mm (L) × 19mm (W) × 19mm (H)
- Flow coefficient (Cv): 0.15
- Leakage rate: ≤0.1 NL/min under 0.5 MPa
Precision-machined tee connector with corrosion-resistant construction, designed for branching pneumatic lines in compact spaces. Features zero dead space design for improved flow efficiency and bubble-tight sealing. Compatible with air, inert gases, and vacuum systems. Meets ISO 6150-B standard for thread accuracy.
- Modular pneumatic circuit distribution
- Vacuum pick-and-place systems
- Medical gas line manifolds
- Semiconductor equipment air networks
- Packaging machine pneumatic branching
- Laboratory instrumentation gas distribution
Installation guidelines:
Apply thread sealant only on male threads (PTFE tape recommended).
Tighten to 12-15 N·m torque using opposing wrench flats.
Avoid overtightening which may deform sealing surfaces.
Conduct pressure test at 1.1× working pressure after installation.
| Property | Property Value |
|---|---|
| sku | PEB1003D-S |
