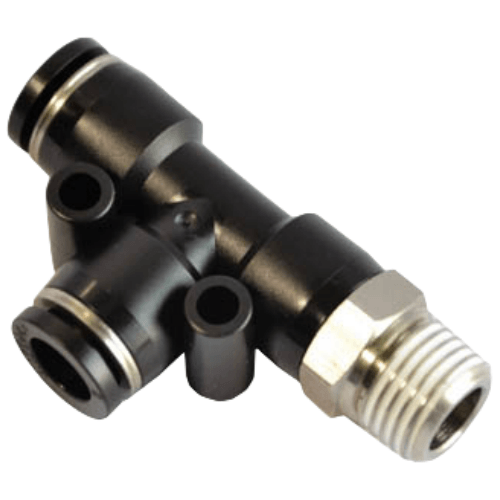

Airtac PED T-Shaped Side Thread Tee Fitting PED1001-S
2. Available in multiple configurations and specifications, widely applicable in various pneumatic systems;
3. Optimized flow characteristics matching tubing ID for equivalent flow capacity;
4. Features tool-free push-in design for efficient tubing connection with secure and durable engagement;
5. Pre-applied thread sealant with M5 metric threads and integrated sealing washers ensure leak-free performance;
6. Nickel-plated brass construction provides superior corrosion resistance and contamination prevention, extending service intervals.
AirTAC PED T-Port Side Thread Tee Connector PED1001-S Specifications
- Model: PED1001-S
- Type: T-shaped side-thread tee connector (PED compliant)
- Material: Nickel-plated brass body
- Thread Standards: Metric (M5×0.8) & BSPP (G1/8) combination
- Pressure Rating: 0.2-1.5 MPa (29-218 PSI)
- Temperature Range: -20℃ to 150℃ (continuous operation)
- Weight: 32g ±0.5g
- Dimensions: 28mm(L) × 21mm(W) × 28mm(H)
- Seal Type: Double-lip NBR O-ring with anti-extrusion ring
- Surface Finish: Electroless nickel plating (8-12μm thickness)
- Flow Coefficient: Cv 0.65 (at 6 bar)
- Vibration Resistance: 10-2000Hz, 20G acceleration
- Certification: PED 2014/68/EU Category II
High-density flow tee connector featuring asymmetrical port design for space-constrained pneumatic systems. Precision-machined with leak-free metal-to-metal sealing surfaces and corrosion-resistant plating. Includes integrated thread locking feature (Loctite® pre-applied). Compatible with inert gases and HFA/HFC hydraulic fluids.
- Modular pneumatic manifolds in packaging machinery
- Branch line connections for CNC tool changers
- Vacuum system distribution in semiconductor handling
- Hydraulic test bench plumbing
- Food processing equipment (NSF-H1 grease compatible)
Installation protocol:
Apply 2.0-2.5 N·m torque during assembly. Use PTFE tape only on male threads.
Port alignment tolerance: ±1.5° maximum angular deviation. Perform pressure
test at 1.8 MPa for 10 minutes post-installation.
| Property | Property Value |
|---|---|
| sku | PED1001-S |
