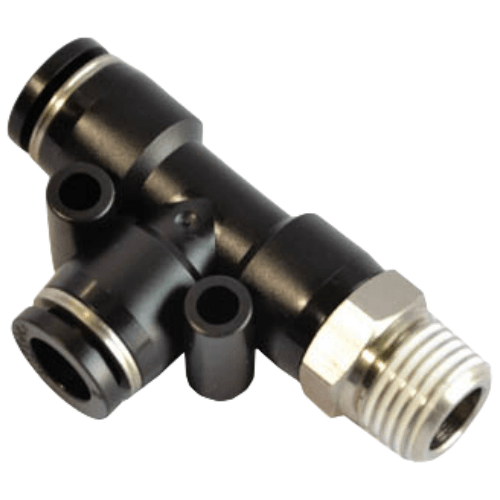

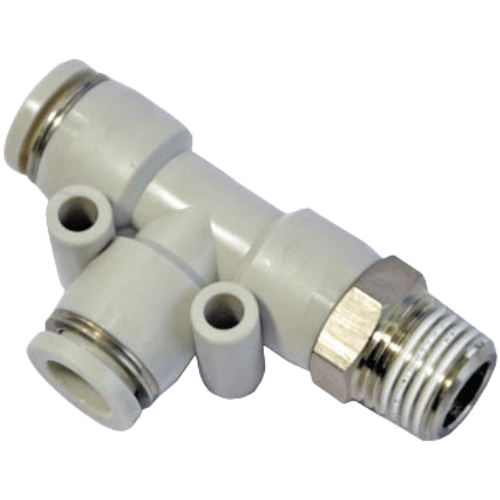

Airtac PED T-Shaped Side Thread Tee Fitting PED602-S
2. Available in multiple configurations and specifications, widely applicable in various pneumatic systems;
3. Optimized flow characteristics matching tubing ID for equivalent flow capacity;
4. Features tool-free push-in design for efficient tubing connection with secure and durable engagement;
5. Pre-applied thread sealant with M5 metric threads and integrated sealing washers ensure leak-free performance;
6. Nickel-plated brass construction provides superior corrosion resistance and contamination prevention, extending service intervals.
AirTAC PED T-Port Side Thread Tee Connector PED602-S Specifications
- Model: PED602-S
- Type: T-shaped triple port with side thread
- Material: Brass (CuZn39Pb3) with nickel-plated surface
- Thread Standards:
- Main ports: BSPP 1/8" (G1/8)
- Side port: BSPT 1/8" (R1/8)
- Optional: NPT 1/8" on request
- Pressure rating: 0.3-1.5 MPa (43.5-217.5 PSI)
- Temperature range: -20℃ to 120℃ (continuous use)
- Seal material: HNBR (Hydrogenated Nitrile) for improved oil resistance
- Leakage rate: ≤0.1 mL/min at 0.5 MPa (tested with air)
- Installation torque: 1.2-1.5 N·m max (using proper torque wrench)
- Weight: 28.5g ±0.5g
- Dimensions:
- Length (end-to-end): 40mm
- Width (port spacing): 20mm center-to-center
- Height (vertical stem): 25mm
- Certification: PED 2014/68/EU Category II
High-density machining tee connector featuring a 90° side port for space-constrained pneumatic layouts. The asymmetrical design allows direct branching without additional adapters. Precision-machined threads ensure bubble-tight sealing even under vibration conditions. Compatible with air, inert gases, and mild hydraulic fluids (max viscosity 68cSt).
- Modular pneumatic manifolds in packaging machinery
- Vacuum system distribution nodes
- Coolant line branching in CNC equipment
- Medical gas panel installations
- Food-grade compressed air systems (FDA-compliant grease option available)
Installation protocol:
Apply 2-3 wraps of PTFE tape clockwise on male threads.
Avoid overtightening - use torque-limiting tools.
For vertical mounting, orient side port horizontally to prevent debris accumulation.
Not recommended for:
- High-pressure pulsation environments (>2Hz frequency)
- Direct contact with ester-based lubricants
- Systems using abrasive media without upstream filtration
