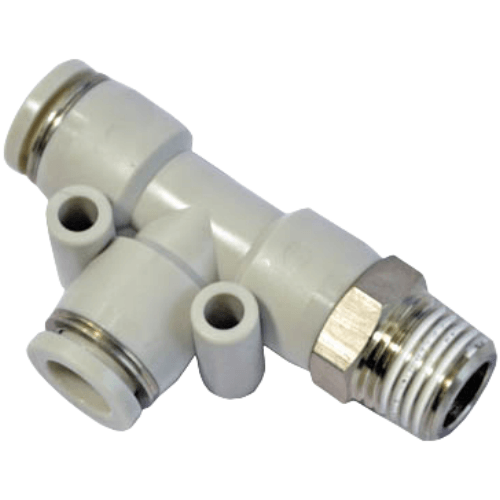

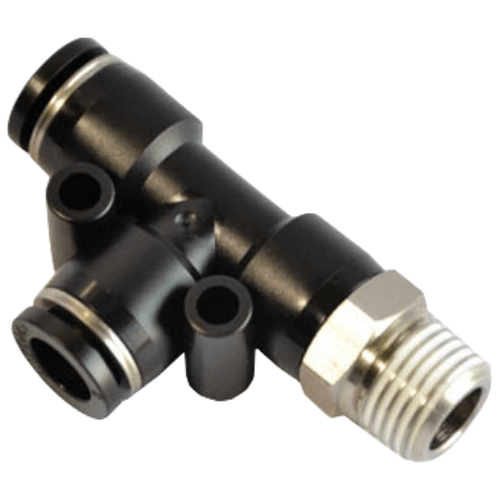

Airtac PED T-Shaped Side Thread Tee Fitting PED802D
2. Available in multiple configurations and specifications, widely applicable in various pneumatic systems;
3. Optimized flow characteristics matching tubing ID for equivalent flow capacity;
4. Features tool-free push-in design for efficient tubing connection with secure and durable engagement;
5. Pre-applied thread sealant with M5 metric threads and integrated sealing washers ensure leak-free performance;
6. Nickel-plated brass construction provides superior corrosion resistance and contamination prevention, extending service intervals.
AirTAC PED802D T-Port Side Thread Tee Connector Specifications
- Model: PED802D
- Type: T-shaped side-threaded tee connector (ISO 1141 standard)
- Thread type: Metric fine thread (M5×0.8 primary ports, M8×1.25 side port)
- Material: Anodized aluminum alloy (AL6063-T5)
- Seal material: NBR (Nitrile) O-rings
- Max working pressure: 1.0 MPa (145 psi)
- Proof pressure: 1.5 MPa
- Burst pressure: ≥3.0 MPa
- Temperature range: -20℃ to 80℃ (NBR limit)
- Weight: 28g ±1g
- Dimensions:
- Body length: 25mm
- Body width: 22mm
- Height (including ports): 36mm
- Port-to-port center distances: 16mm (vertical), 19mm (horizontal)
- Surface hardness: HV 120-150
- Flow coefficient (Cv): 0.15
- Corrosion resistance: 500hr salt spray test passed
Robust T-connector featuring triple-port configuration with 90° side entry, designed for compact pneumatic circuit branching. The precision-machined anodized surface ensures corrosion resistance and smooth airflow. Anti-vibration thread design maintains seal integrity under pressure fluctuations. Compatible with ISO 15407-1 compliant tubing.
- Modular pneumatic manifold systems
- Robotic arm tooling air supply distribution
- CNC machine pneumatic circuit branching
- Medical device gas line junctions
- Packaging machine multi-actuator control
- Apply 0.5-0.8 N·m torque during assembly
- Use PTFE tape on male threads (external ports only)
- Install in vibration-free locations or use thread-locking compound
- Compatible with tube OD: Ø4mm or Ø6mm (requires matching inserts)
Maintenance note:
Replace O-rings every 5 million cycles or 2 years (whichever comes first).
Use AirTAC P/N OR-4×1.5 for optimal sealing performance.
